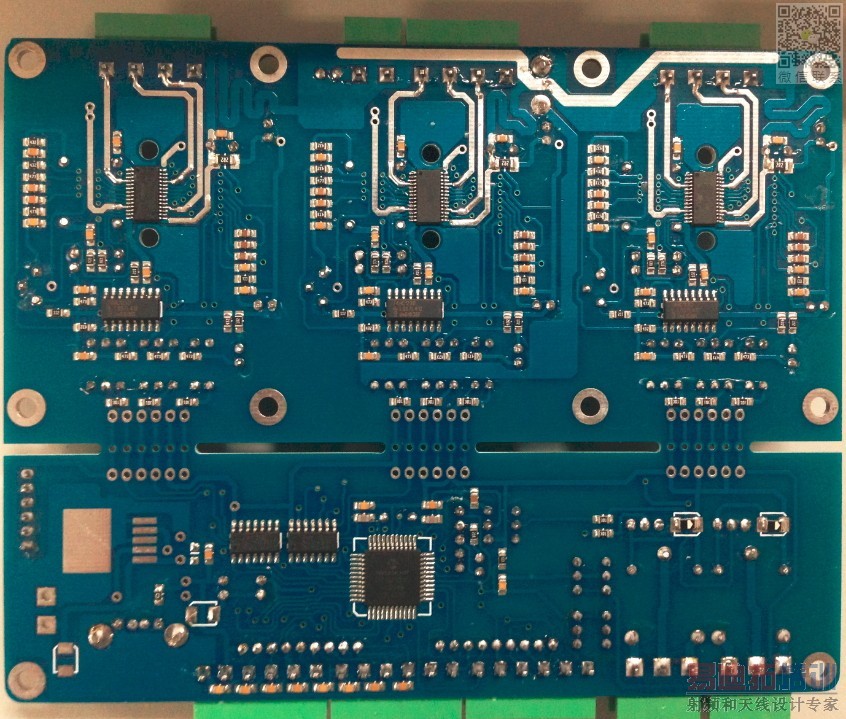

在淘宝买了一块板子，觉着画的不错，大家都看看吧

这块板子是可以三个步进电机，有PIC单片机，觉着人家做的非常好，就是有以下几点不太懂，希望大家指教。
1、我不明白为什么会有银色的线露出来呢，驱动部分的布线会很粗，可是不知道为什么会漏出来，为什么这么做呢，以后我怎么画才能这样呢?
2、它在驱动器那边，最边上有那么一条很粗的线，那可能是做什么用的呢?
3、它在控制部分和驱动部分做一条沟，这个有什么作用呢?
目前就这么三个问题，希望大家多多指导啊，感激不尽，小弟刚学习，先谢谢大家了。

1、我不明白为什么会有银色的线露出来呢，驱动部分的布线会很粗，可是不知道为什么会漏出来，为什么这么做呢，以后我怎么画才能这样呢?
ans : 银色的线= 裸銅後補錫, 增加電流和散熱.
2、它在驱动器那边，最边上有那么一条很粗的线，那可能是做什么用的呢?
ans : 沒線路圖, 不好說. 可是有時打ESD, 會如此做, 讓地先接觸ESD.
3、它在控制部分和驱动部分做一条沟，这个有什么作用呢?
ans : 做二種以上PCB選擇. 可把驱动部分和控制部分分開各一板子.

那我画PCB的时候 怎么才能这么画呢 没这么画过。
还有第3个问题，那怎么可以分开，分开了，那上边的线就断了，这个没有隔离的作用吗?

那我画PCB的时候 怎么才能这么画呢 没这么画过。
ANS: 打開SOLDER MASK.
还有第3个问题，那怎么可以分开，分开了，那上边的线就断了，这个没有隔离的作用吗?
ANS: 你沒看到它各留6個孔, 可以跳線接回. 挖溝只是比較好分開.

你的意思是既可以分开用，也可以直接用吧?大神，我能加上你吗，我刚刚加了你。

你的意思是既可以分开用，也可以直接用吧? 沒錯.

非常感谢。非常感谢。非常感谢。

你说的为什么会有银色的线露出来，这个叫做开窗处理，其目的是保证他的载流能力，导线不会被熔断。因为有可能受到条件的限制，走线没办法达到需要的那么粗，就用到这个来提高他的载流能力。在你的走线上面用solde画出你想要的即可。
控制部分和驱动部分做一条沟 我看了上面还有过孔而且摆放的位置都是紧挨着，其目的是为了外发加工厂加工避免收取加工费的，你可以告诉他我这是一个板子不是两个板子。中间放的过孔还有开的槽就是为了板子洗回来了可以很轻松的掰开。至于上面的那个线条
也是为了让PCB审核人员看不出这是两个板子。

中间放的过孔还有开的槽就是为了板子洗回来了可以很轻松的掰开。........可以很轻松的掰开那叫(郵票孔) 處理情況和這板子不同.
他是以一片完整為主, 要分開是要借助(工具)才不會有太多毛邊.
何時分開呢? 控制線(主IC的出線)可拉遠, 但驅動線(補錫的線)要離(步進馬達)近, 因為電流大拉太遠會有各種問題, 如散熱, 線損, 干擾..........
