求助 原理图中这个符号是什么
录入：edatop.com 点击：

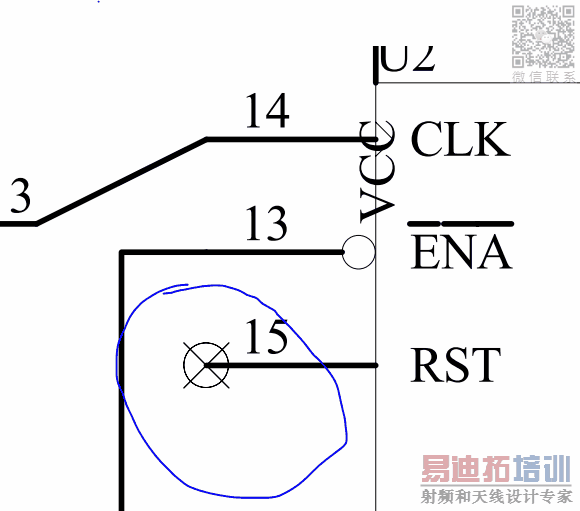

新人求解 圆圈中的小圆圈打个叉是什么东西 protel中怎么搜索出来
圆圈内
还再学用protel99se? 可否大致介绍下您周边的环境(仅了解使用背景，无其他含义)
你在ERC时有个 添加错误标记符号的选项，执行ERC后如有错误会添加你所提到的符号
当小编看到我的回复的时候，或许我已经 离开了这个帖子！不要伤心，不要难过！ 我只是挽尊党的一员，这个世界还有太多 的0回复帖、需要哥去挽！
为软件进行Tools/ERC...后的错误提示。可以不予理采。
也可以按以下方法消除：
1、打开该元器件的sch.lib库文件。
2、双击该错误提示的引脚，将pin窗口中Electrical项改为Passive即可。
3、更新库到原理图，再重新ERC后，该提示消失。
表示不进行电气检查
NC腳 , 代表什麼都不接. 所以沒有實體零件.
