expedition pcb drc问题?

录入:edatop.com     点击:
小编:expedition pcb drc检测后,输出的报告只有在file viewer-drc的drc.txt文本里查看吗?可不可象PADS那样,如果检测后有错误用图标显示在PCB板上面?

expedition pcb drc问题?


可以啊,在Display Control的Hazard页面设置就行了。

小编谢了!另外在expedition pcb /place mode下按F2移动元件时,要将元件旋转45度如何操作呀? 还有在drc检测出我错误图标如何清除它呀?在PADS里就有一个clear error键.





器件旋转45度可以在 PART PROPERTIES属性里的ROTATION栏里填上45

谢了!有没有方法设置一个参数,让元件每次以45度旋转呀?现在好象只有90度和180度.

除了设置属性外,还可以用rs delta angle命令;或者在Place Parts Cell对话框中Active angle中设置初始角度。但要想用F3实现每次以45度旋转恐怕是做不到的。

清除drc检测的错误图标同样也在Display Control的Hazard页面设置就行了,清除显示不就行了嘛!

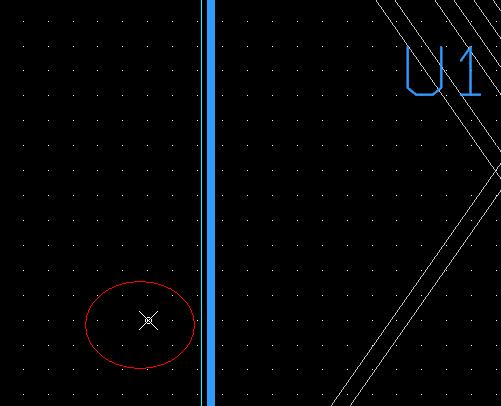

小编: rs delta angle 命令我不会用呀!输入命令就是没反映.我笨,你能说详细点吗?另外下面图片中哪个圈中的X是什么东西呀?如何把它清除?



[IMG]http://
[/IMG]

先选择一个器件,按后在键盘输入rs delta angledelta angle位置输入你想旋转的角度,比如想逆时针旋转45度,就得输入rs 45;想顺时针旋转30度,就输入rs -30)。

圈中套X的是Tentative Snap点,只有X的是Static Snap点,都是放置器件定位用的。

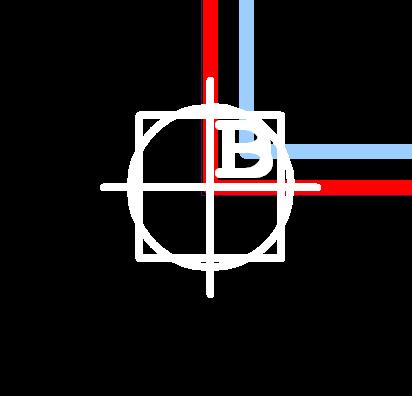

以上明白了!我用pr -dist *命令将元器件全部放入PCB板中,如要寻找r5 c3 u1等元件,我现在只会用ctrl+f/part来寻找,请问小编有没有更好的方法?另外图片中的中心点如何修改它的位置呀?



用ctrl+f/part不好吗?要么就用命令:

fr {-hsz} refdes-list  ,例如fr -hs  u1

原点的设置在Edit->lace->Origin,注意有板框原点和钻孔原点。

谢谢小编!
