wg铜皮问题赐教

在allegro中，画实心铜（static cooper ）比较容易在这种铜上画一个void。

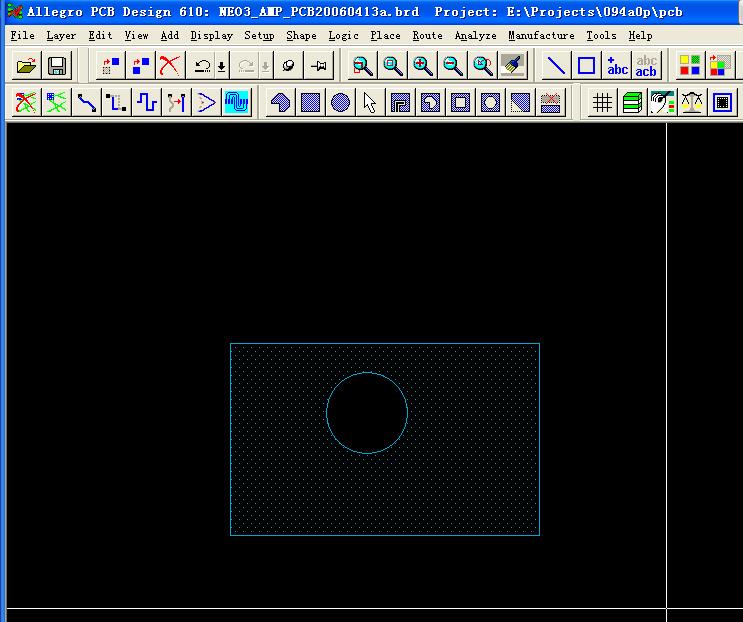

在wg中，画一个实心铜（conductive shape)。如何在这个铜皮中挖一个圆形的void，效果图如下：

请赐教！

wg铜皮问题赐教

自己顶！

Expedition PCB里也很容易的，以前的版本可以在铺铜里画一个Plane Obstruct来实现；2005里你还可以用Subtract功能来做的。

    yth0小编，您好！

    如果图中的，正方形的铜皮是"plane shape"的type。圆形是"Plane Obstruct"的type。route/planes processor后是可以出现图中的效果的。当如果正方形的铜皮是"conductive shape"的type，那个圆好像挖不出来啊！

呵呵，conductive shape并没有plane Process，所以Plane Obstruct对他是起不了什么作用的，你为什么不用plane shape呢?如果非要用conductive shape来实现这种效果，那恐怕只能用2005里新添加的Subtract功能来做了。

   连yth0老人家都说不行，看来wg2004没戏了。

   最近在学wg2004。cadence和pads都是支持实心铜挖void的。灌水铜三个软件都是可以的。

   谢谢！yth0赐教！

   连yth0老人家都说不行了。看来wg2004实现不了。

   最近在学wg2004。在cadence和pads中，实心铜都是支持挖void的。至于灌水铜挖void三个软件都是支持的。

看来我真的老了。

也不一定没戏哦，只是我没发现这功能。或许有高手能有办法实现呢！
