强烈请求版主对wg/editor control设置进行分解

录入:edatop.com     点击:

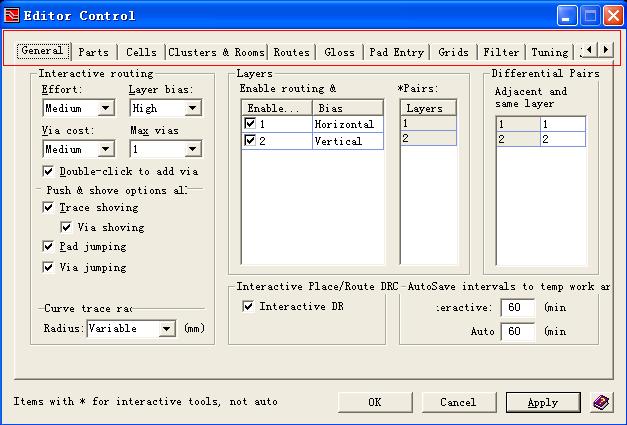

由于学习expedition pcb的资料有限,里面的参数设置理解不透,请小编在有时间的情况下对editor control里的各项设置进行分解,供大家学习,学生在此先谢了!附图:

个人也不可能都完全理解透,目前暂时也没那个时间和精力做这个(还有手头的工作要做啊,而且工作和这个只有不到1/3的交集啊)。

你多看看他的帮助,再具体有哪一项不明白的可以提出来,大家相互讨论一下,人多力量大嘛!

我来分析editor control里的某些项吧,在GENERAL的AUTOSAVE INTERVALS 意思是自动存盘的间隔,一般设为1分钟,好处是发生意外掉电或软件不明白的自动退出时,不会遗憾刚才没存盘了。重新开时,会弹出要不要从自动存盘中打开;在ROUTE栏里 有是否允许45度走线,一般打勾,阻止走环线LOOPS前一般打勾,特殊情况可以解除,但在做DRC时会报LOOPS的错误。PLOW MODE 走线方式:FORCE前打勾走线时会按照前面设置是否按45度走线和F4键设置走线,ANGLE前打勾走线时是按鼠标点方向走,任意方向,就不会按前面走45度设置了;ROUTE不太清楚我一般不选。要用PAD ENTRY ,先点中某个焊盘脚起,在打开PAD ENTRY,在RULES FOR ALL。栏里可以选择线连接焊盘的角度;其他可以自己试一试就会发现如何去用他们,画板子editor control设置还是有用的,我有些也不会用,如TUNING走蛇形线,走了多次还不出,我知道设置不对,成功过的能不能把设置的参数告知一下,在这里先谢谢了。

谢谢3楼的分析!各位前辈有时就座下来写一点吧,因为editor control设置对expedition pcb使用相当重要!
