exp2005 pads 的颜色问题？

请大家帮帮忙，一、我用的是orcad-expedition pcb2005,母板选择的是4层，可设计时的板是6层的，
在exp2005里将planes设置如图１,问题出在图2，布线的颜色是对的（bottom),可pads（bottom) 的颜色
不对，是不是那里没有设置好呀?

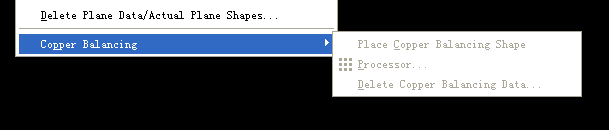

二、为什么planes/copper balancing后面全部功能都不能用的?图3,

那种颜色不一定就是焊盘的颜色，还有可能是你的底层阻焊层和锡膏层的颜色呢！你察看一下这两层，99%的可能是打开的！

哦，还漏了一个，那个copper balancing需要Fabilnk XE Pro Option或Fabilnk XE Option的许可才能使用。

是锡膏层的颜色没有关掉,另外copper balancing/processor是铺铜用的吧?先planes/place shape后copper balancing/processor?

copper balancing是铺没有任何网络连接的铜，主要是为pcb制造方面的服务的。比如工艺边加上copper balancing，厂家腐蚀的时候就可以少用点药水了等等，环保嘛。

哪有网络的是那一个呀?

正常的planes->place shape，他做出来的就是有网络的啊。

我的用planes->place shape画出的框内没有铜泊呀?

好了！在planes parameters&processor对话框的hatch options下，process

你们都很牛啊
