expedition中DRC选项的选择....
录入:edatop.com 点击:
我在run时,结果都会有些partial routed的netname,可实际中是连接上的,请问大家是否可以忽略掉

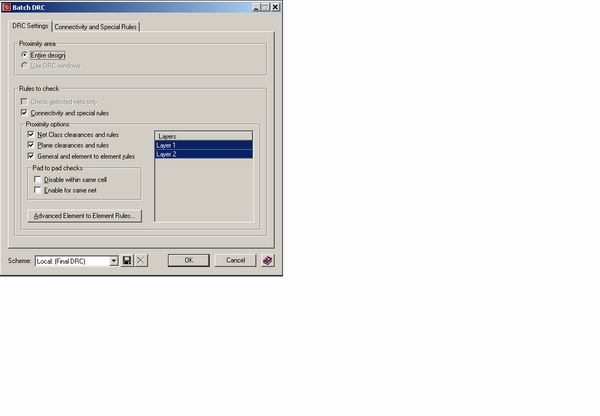

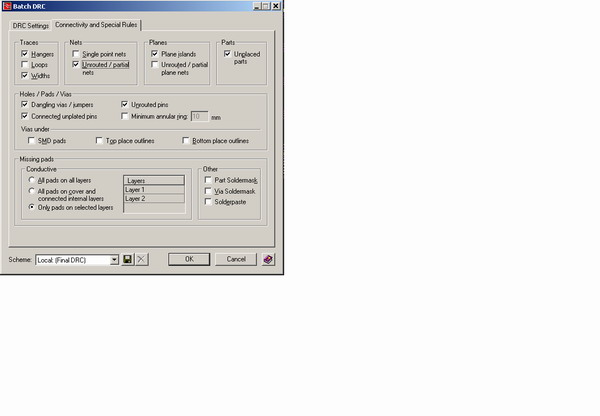

想把此问题拿出来,和大家讨论一下,在run DRC的时候大家都选择了哪些选项
3Q
这个问题我也经常遇到,有问题的地方不一定是DRC所报出来的位置,找找其它地方,往往另一个位置的问题解决了partial routed的问题也消失了。
我也出现过这样的问题,看了后确实连接着
有时可能需要仔细检查哦,不能大意!比如有些电容的电源/地看似连接,但往往在分割时将电源分割成孤岛,也就是说此处的电源是孤立的,未与其他地方相连,就会报这样的问题,检查为好!
这要看需要那方面的DRC了
