关于WG2005中如何显示编号及元件值

最近在学WG...发现碰到一个问题..

就是在WG中不能显示编号及元件值...

希望大家讨论下...

下面就发一些图片上来大家一起讨论下！1

1.

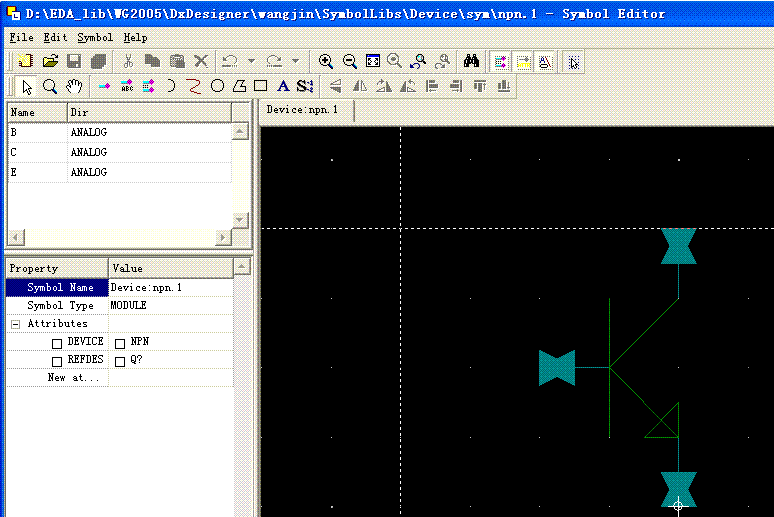

这是我新建议的SYMBOLS

2.

这是我建立的PCB封装...

3.

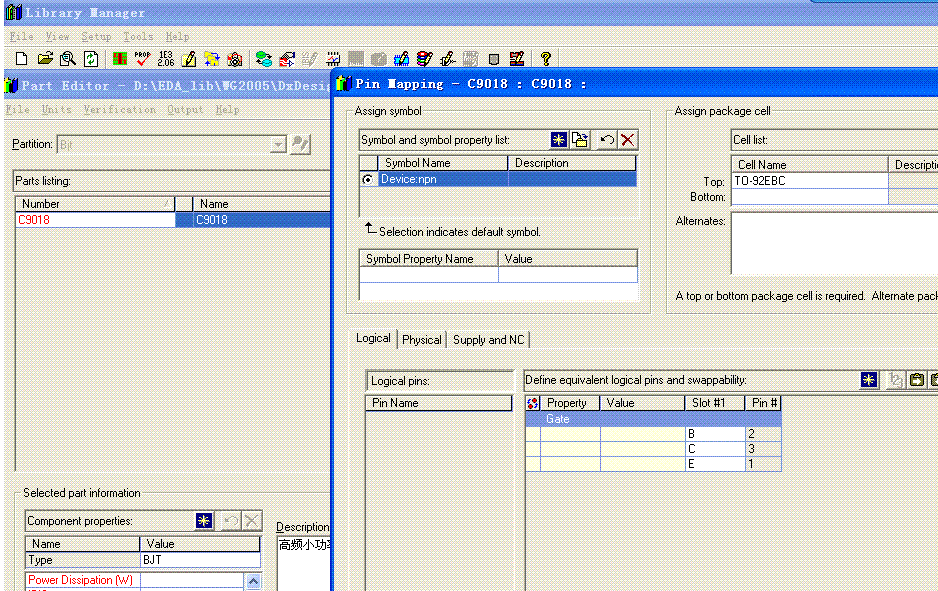

这是我做的映射...

4.

在SCH中取出来的样子.

为什么没有编号...

而且在SCH中画.他为什么会是那样...会自己拐一个弯...大家的软件是不是这样.在哪设置能下接画过去呢?

为什么我要SYMBOLS中设置的Q?在这显示成了X1I322...

真是奇怪,！请教大家如何解决掉这问题...取出来了Q?就变成了X1I322

.

5.

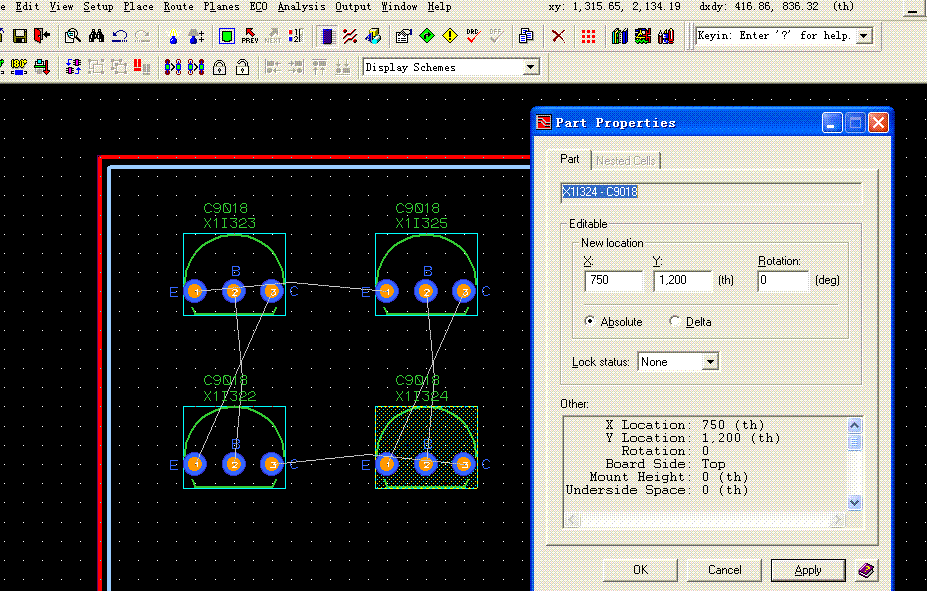

在PCB中取出来的...也就这样子...

大家看看...这是元件属性...

X Location: 750 (th)
     Y Location: 1,200 (th)
       Rotation: 0
     Board Side: Top
   Mount Height: 0 (th)
Underside Space: 0 (th)

--------- Cell Properties --------

           Name: TO-92EBC
     Time Stamp: 8/23/06 12:30 AM
  Package Group: Discrete - Axial
     Mount Type: Through
           Type: Package Cell
         Height: 0 (th)
Underside Space: 0 (th)
      Pin Count: 3

------- Attached Properties ------

Internal Name1I324
Type:BJT
Instance Name:X1I324
Part Number:C9018

希望大家就这个问题讨论下..

谢谢！

咋没有人顶下呢...我顶...

你说的没有编号是什么意思?是refdes吗?那不是有吗?

net拐弯是因为你的sym做的问题，你在dx里打开那个sym，把他的block改大，别让他的pin紧贴在block边上；或者你试试把route mode改为orthogonal。

小编，为什么我的那个不是Ｑ?　Ｑ１　Ｑ２，这样的．．．为什么这样...
