exp2005菜单功能键求助?

录入:edatop.com     点击:

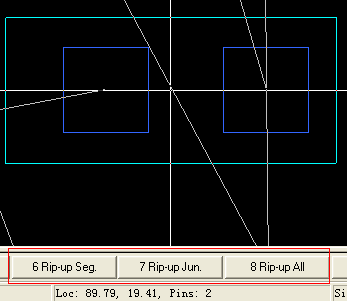

大家帮帮忙,在EXP2005里,place mode/move下,有三个功能键不明白它的使用:1, RIP-UPSEG 2,RIP-UPJUN 3,RIP-UPALL各位前辈请指点一下,谢谢!

正常情况下,当你移动一个管脚连有布好的线器件时,连线会自动调整以保持连接状态,但你不想这样时,就可使用这3个功能键。F6是只移去与管脚相连的一段线,F7移去与管脚相连的线,直到遇到一个节点,F8是移去所有与管脚相连的线。

今天的问题比较多,请各位高人多多帮忙,先谢了!

1、铺铜的间距在哪里设置的?(也就是铜泊到焊盘、到走线、到通孔等的间距)
2、布线时快速换层的方法是如何操作的?(我只知道,双击鼠标有过孔时,再按键盘上的:上下箭头来换层)
3、place/automatic/swap/rotate by cell name...  and  swap by part unmber...   它俩是做什么用的?
4、net classes and clearances菜单中,typical impedance and differeiial pair spacing它俩是什么意思?如何使用呀?
5、editor control/routes菜单中,differential pair rules下面的每个参数设置可否解释一下?
6、route/netline manipulation这是个什么功能?如何使用呀?










第一个问题已找到在哪里设置.后面的问题还请小编多多指导呀!

3.swap by cell name :根据物理封装交换器件 ;swap by part number 根据器件标号交换器件。

4. 按顺序分别为:典型阻抗,布线扩展宽度,差分走线间距

6.用来修改网络拓扑结构。
