请教：这是Fablink XE的bug吗？

在Expedition PCB的draw下做了几个图形，都是用exp2005新加的那个Subtract功能从中间挖去一部分，但在出gerber时出现如下其怪的问题：

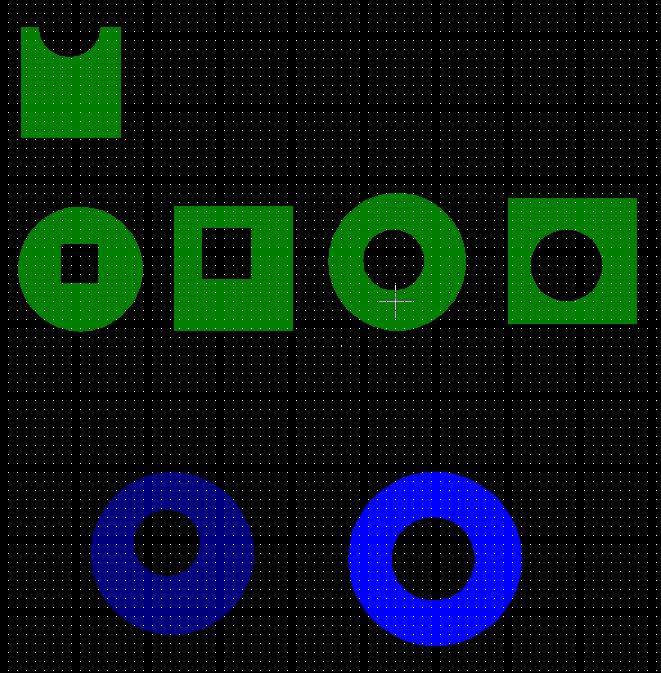

在Expedition PCB中显示的图形，也是想要的图形（上面2行都是画在Conductive Shape的1层，最下面一行2个分别画在顶层丝印和用户定义层 ）：

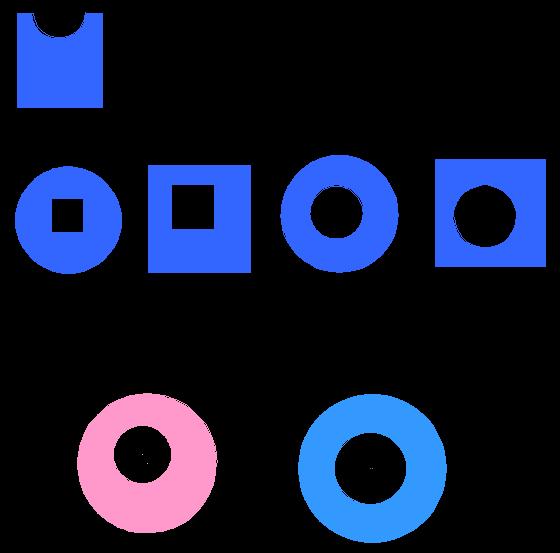

在Expedition PCB中直接出gerber，然后在cam350中打开的图形，也没问题：

在Fablink XE拼板后显示的图形，看最上面2行，显示的是空心，而最后一行（都在没有电气属性的层上）竟然是实心的：

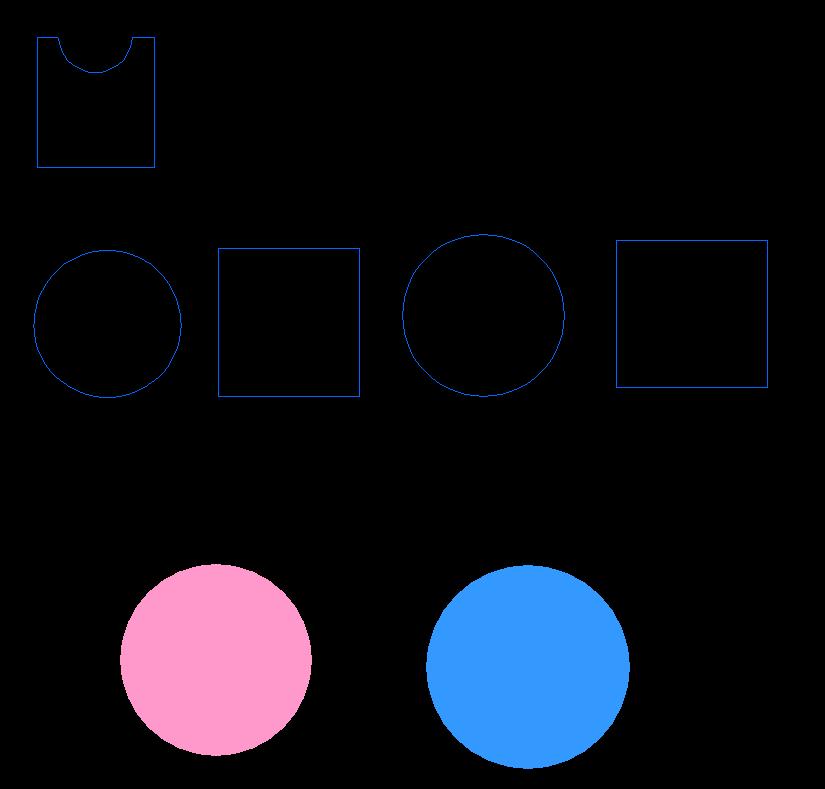

更奇怪的是在Fablink XE出gerber后，在cam350中打开看的图形，这次第一行没问题（因为它没有在中间挖，只是挖了个边角），第二行和第三行都显示空心的，真是千奇百怪啊：

出gerber时都是用的rs274x格式，Polygon fill method用的都是Raster，是我设置的问题还是Fablink XE的bug?大家有没有这个问题?今天因为这个问题差点犯了错误。

还有，如果在Fablink XE中现画一个类似的图形，出gerber时则没有问题。

你看看输出的log文件里面有没有报错。

Gerber Plotting Log文件里没有任何错误提示，而且不应该有问题的，我什么也没做，只是在exp中现画了这几个图形，然后用Fablink XE拼版，操作步骤也没觉出有什么问题，对了，还有，如果在Fablink XE的Design Placement对话框中选择Load design data的话，则所有的图形都变成实心的了，就像最后一行那样，但此时出gerber，问题依旧。我怀疑Expedition PCB到Fablink XE这一步也有问题，因为在Fablink XE中现画一个类似的图形，出gerber时则没有问题。zhu小编你的Fablink XE没这问题吗?

发现和Fablink XE中Board origin的位置有关，如果某块板的Board origin离Panel origin很近，则这块板上类似的图形没有问题，但如果Board origin离Panel origin很远（这个距离也没发现规律，不同的板子这个距离还不同，有的板子距离400，400都没问题，但有的距离300，300就有问题），则这块板上的图形就有问题。看了有问题的gerber文件，和正常的文件最显著的差别是丢失了G36（打开Polygon Area Fill）和G37（关闭Polygon Area Fill）这对G码。严重怀疑是BUG。
