Expedition PCB布线问题
录入：edatop.com 点击：
用Expedition PCB画双层板，器件放置好后，有部分器件无法布线，提示Plow Failed，请问是什么问题引起的?
另，同一图中，器件引脚有多种不同的单位（比如mm，th），会造成无法布线的问题吗?
急啊，请高手指点一下！

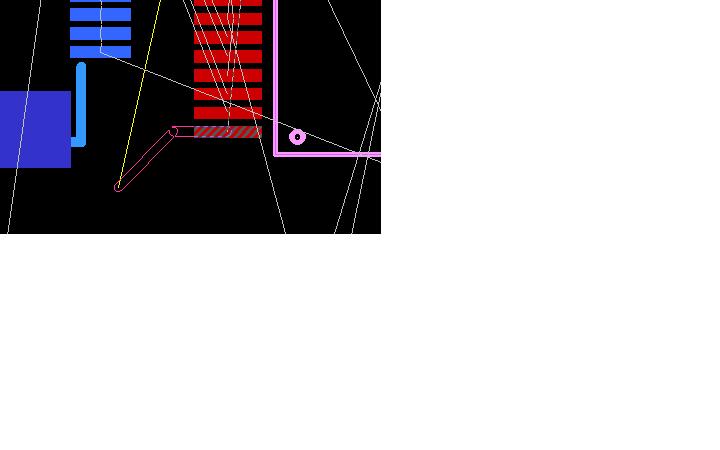

只有个别器件无法布线，其它的都可以正常布线，请问是不是和cell也有关系?而且感觉器件放出来后，引脚的颜色也和其它的不太一样！
返回到中央库中 查看该器件的cell及对应管脚的Padstacks的属性，是否正确呢?
制作管脚的Padstack可以采用公制也可以采用英制，与布线是没关系的。
是不是线与焊盘间距设得太小了。
谢谢，已经解决，是Rules没设置好，因为有个IC的管脚间距太小，Plow的最小宽度大于IC引脚允许的最大宽度，所以无法布线！～～
谢谢了！我也学到了！呵呵！
