求助WG2004 库建BGA
录入：edatop.com 点击：

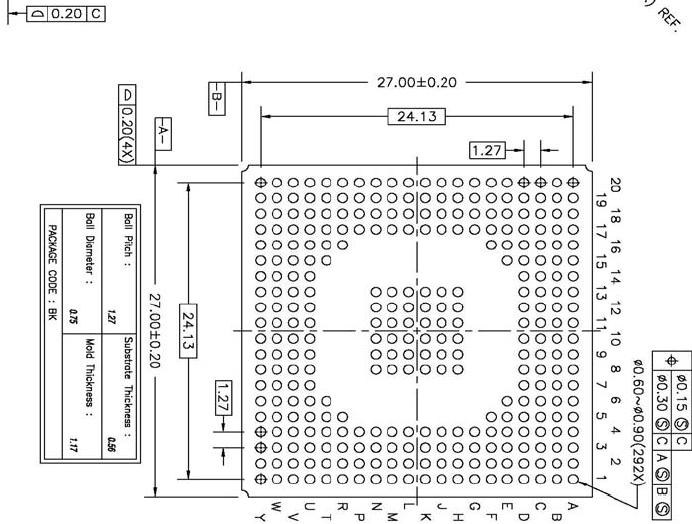

各位朋友请问如何在WG2004库中建，BDA啊！ 是中间空的那种，如图：希望能够贴一个详细的图，不胜感激
怎么没人回答啊！请前辈指教啊
中间不空的话用pattern place应该好做，但空的恐怕就比较麻烦了。现在还想不出什么好法，要么就先全部放满，再删去空的；要么一块一块的放，都比较麻烦，管脚号也是个问题。希望高手出来指点！
请高手知道！不胜感激！
我用WG2000.5建过中间有空，最中心是接地的BGA,就是和上图中差不多，和小编说的一样，先在填PIN NUMBERS 时，填上实际管脚个数；然后全部放满，再删去空的，管脚号用 RENUMER PINS 做，然后用鼠标拖拉，非常快！建BGA封装最繁琐的还是在建SYMBOL时，管脚多，I/O，POWER,GLOBOL要分开建，最重要的是要把I/O位置表达出来，最好了，调线看着就方便。
还有一点不明白，那位好心人，贴个图出来教在下一下
试着做一下，碰到问题再问
