mentor exp2005sp1 topology功能

录入：edatop.com 点击：

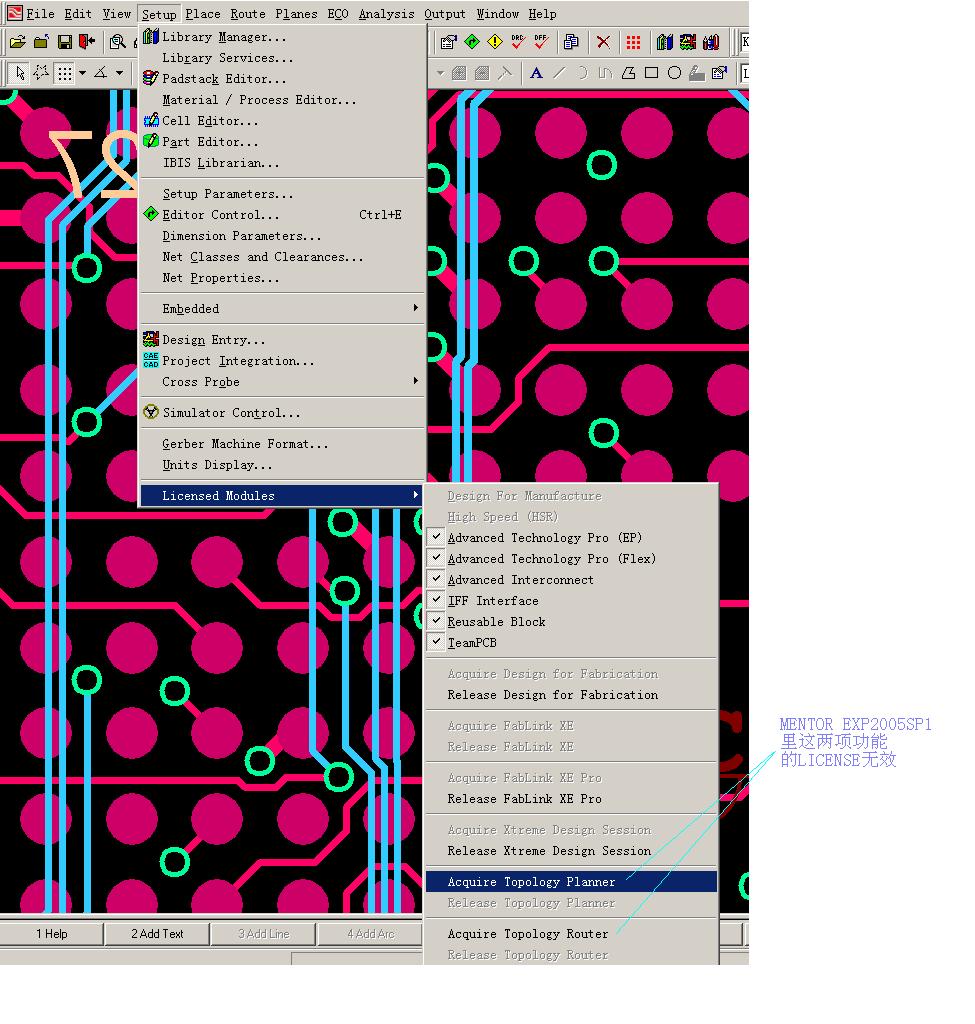

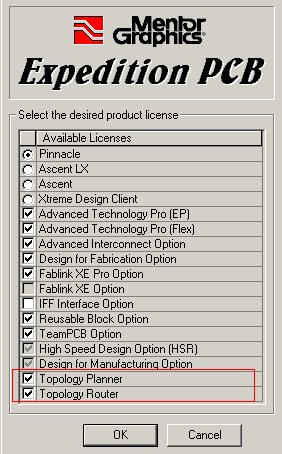

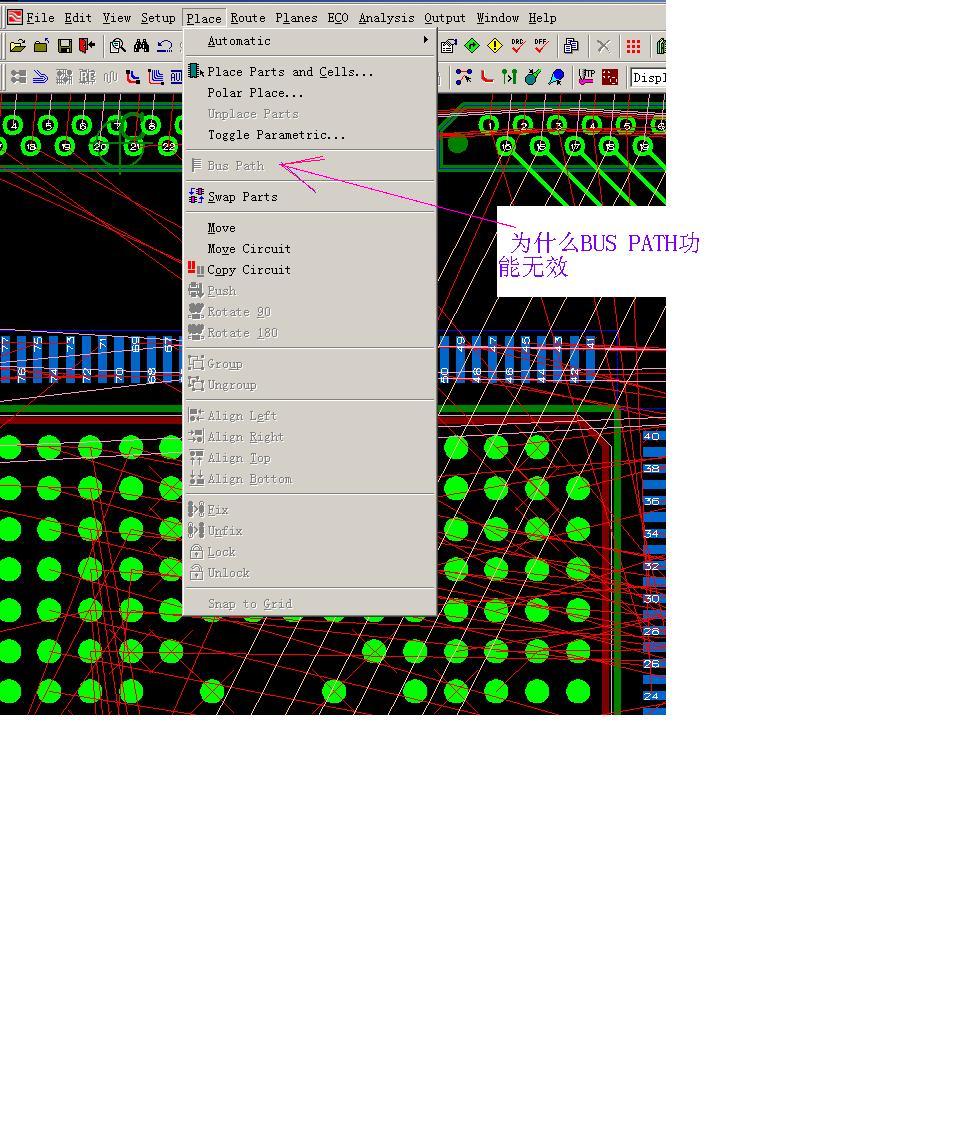

mentor exp2005sp1的License功能不全, topology planner和topologyrouter功能出错.那为高人愿出手相助,现象如附图:

我的就更差了.你这上面好多我没有...

把你的共享下呀...

mentor的Topology Planner和Topology Router功能特强大,大家请看下面的相关文章:

美国明导国际公司（Mentor Graphics）发布了在用户指定总线布线概要后可自动在板卡上设计总线布线的EDA工具（日文发布数据）。该EDA工具是在日本民用设备厂商的建议和协作下开发完成的。

　　此次的工具主要由2部分组成。分别是名为“Topology Planner”的板卡用虚拟原型工具以及用于实际探索布线路径的布线工具“Topology Router”。用户（电路设计人员）使用前者指定总线的大体路径。Topology Router则根据指定信息自动设计总线布线。Topology Router用户设想为布线设计人员。

　　在现有板卡设计流程中，“电路设计人员通常是先在纸上绘出主要组件的配置和总线布线的大体路径，然后将其交给布局设计人员。布局设计人员基本上都是根据图纸上的信息，利用手工进行总线布线设计。此次的Topology Planner将电路设计人员的绘图工作变成了EDA工具。对布局设计人员的手工布线设计作业进行自动化处理的是Topology Router”（明导国际系统市场开发和系统设计部门经理John Isaac）。

　　此次的布线工具除单纯地进行总线布线外，还具有如下功能。比如，在总线布线之间自动插入接地图案的屏蔽处理、使多个布线长度和延迟时间保持统一的处理，以及探索经过特定位置的路径和只使用1层在相邻组件之间进行布线等处理。

　　Isaac表示，该公司提供的现有自动布线工具与此次的Topology Router作用不同，可同时使用二者进行板卡设计。也就是说，“Topology Router用于总线布线，现有的布线工具则用于其它布线”（Isaac）。

　　此次的产品目前正由特定用户进行测试，计划2006年第4季度正式发布。此次的产品在该公司板卡设计用EDA系统“Expedition Enterprise”及“Board Station”中将作为附件运行（PADS系列不在此列）。文章开头提到的那家日本民用产品厂商今后将在产品设计中使用此产品。

不知此新功能在2005SP1是否是还未发布,我们的斑主:yth0和wenzg能否给大家打听打听啊！

2005.1已经包含了，只是这是一个新的功能，而你的License文件不全，没有包含这项许可而以。
