请教一个关于pin lable和pin #的问题

录入:edatop.com     点击:
用symbol wizard生成symbol ,最后填pin 的时候用了pin expand,具体做法是在pin lable中输入[1:9],在#中也输入[1:9],结果是pin  lable被展开,而#不能相应展开,提示说pin lable与#不匹配,郁闷死,怎么看都是匹配的,不知哪里错了,希望大人指点,谢谢

问题解决了,直接打开dxdesigner而不是在中心库中调用就行了。不过又有了一个问题,有没有什么好方法能一次性给多个pin type赋值呢?同样的问题也出现在symbol side上,明明有那么多个在同一边的,偏偏要一个个选,实在太不爽了。

如果是总线类的,在添加管脚的时候就可以一次性把标号、管脚号和类型等设好。如果是比较杂散的,可以在Excel中做好,然后直接拷贝粘贴到symbol wizard的表格里。

还有一种变通的办法,你可以把要统一改属性的管脚全部选择,然后右键,Create Bus/Bundle,然后修改这个Bus/Bundle的一些属性,下一步自然是解散这个Bus/Bundle了,UnBundle。试试看吧,能不能满足你的要求。

ding

好办法,马上试试我的行不行

不好意思,想再请教一下,我在pin setting中选中我要的管脚右键,Create Bus/Bundle后没发现有什么变化,而且也没有发现修改Bus/Bundle属性的地方,能再说的具体些吗?

ding

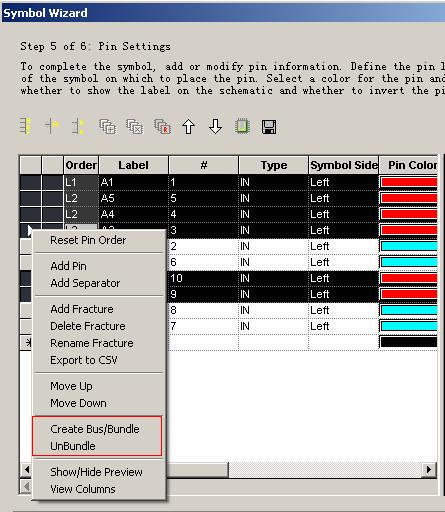

要整行整行的选择,见下图

我的好像没有这部分的功能

没有什么功能?Create Bus/Bundle?你用的是什么版本?
