请教cell editor 问题？

晕啊，你倒真的是什么都不会啊…………

以前用的是PADS,现在expedition pcb学习中呀！小编你们就多多指导了．

在 PLACE PINS界面下的SIDE 选项有mount opposite两项，mount 把汉盘放在器件的相同面，opposite 相反

楼上的朋友 讲的没错 那是在 CELL EDIT 环境下设的

谢谢！

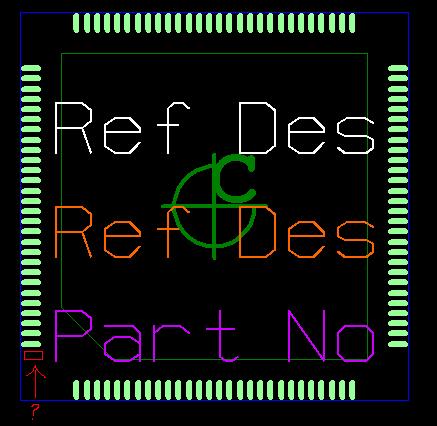

图片中的是个邦定IC,共113个脚的~在cell editor用QFP封装做好了如下图112脚,还要现加一个脚！我在parameter place里手工新建一个padstack加上去,不能保存呀！ 哪位知道的就指导指导了``先谢了！

最好重做一遍，那个脚好像在底层吧

上面的是邦定晶片封装,全部脚都在顶层的！用QFP做好了112个脚,还有一个脚不知用何方法加上了?为什我做116个脚,再删3个脚也不行呀?

开始设好了脚的个数是不能再更改的，增加和删除存盘都会报错，解决办法1重头来一遍，2减少可以把两个相同脚重叠起来，增加的话只能重来

在下图#pins那列修改管脚数，然后再进入cell edit。

多谢小编！

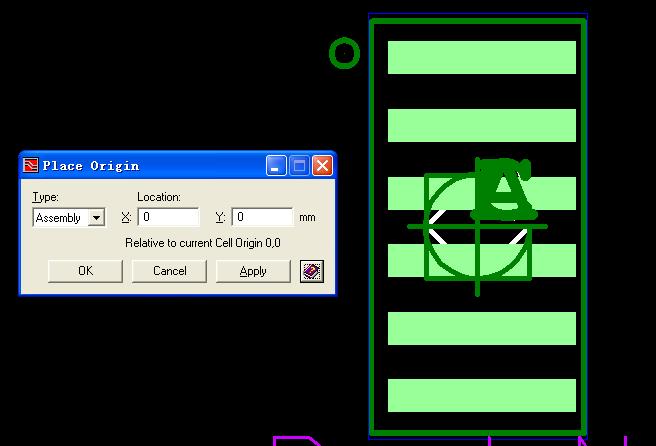

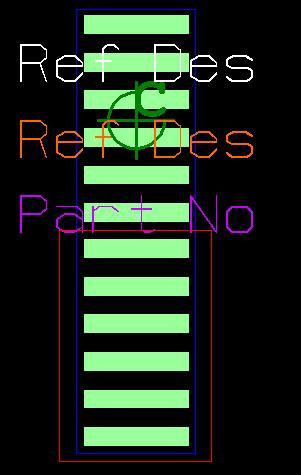

在cell editor/place origin中搞了个assembly origin出来,不知道如何清除,请大家指点！

这个还没找出好的办法。实在不行有一个笨法你试试：将这个cell导出ascii文件，然后用UltraEdit-32之类的文本编辑工具把这个文件里的assembly origin那部分删掉，然后再在库里把原来的cell删掉，再倒入修改后的ascii文件就行了。

那位高手有好的办法欢迎指点一下。

小编就是强,想到了导出ascii文件来修改,又学了一招.
