exp2005内层设置问题?

录入:edatop.com     点击:

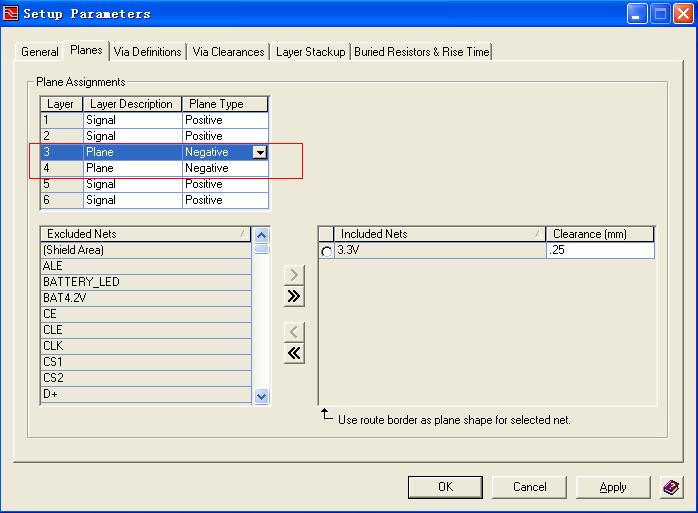

搞了个6层板,3和4层的设置为plane,negative如图3层为3.3V;4层为GND)有一个问题一直不明白,设计多层板时内层铺铜要不要做place plane shape?知道的就指点一下吧!先谢了

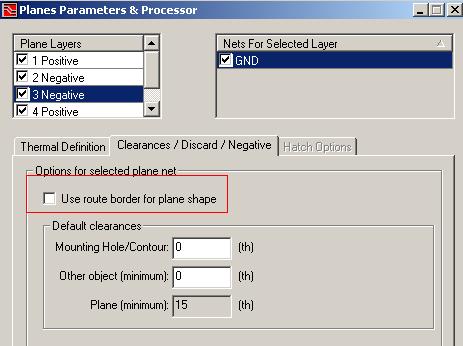

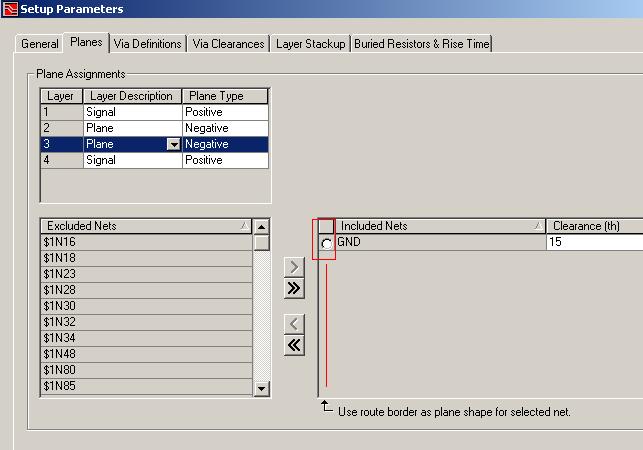

如果你想整层都铺成一个网络的话,选择下图所示的两处即可把板框作为plane shape(下图两处是关联的,选择其中一处即可,另一处也会随之变动)。否则需要place plane shape。





强烈支持下载en 视频

多谢小编指点!
