在expedition中碰到的关于字体的

录入:edatop.com     点击:

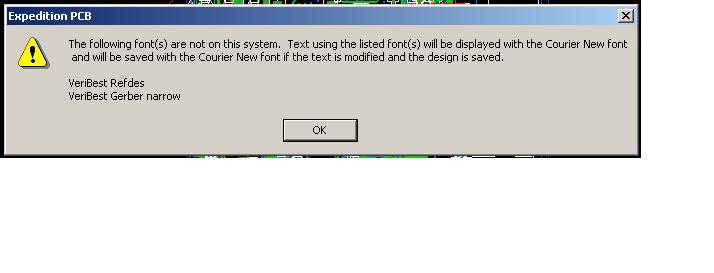

我在expedition中做任何操作的时候总是会跳出一个类似于警告的框,如下图:



这个问题需要进行什么样的设置才可以解决?因为这个字体的问题,我导入原理图或者进行其他任何操作都会跳出来,而且当我import DXF文档的时候,操作过程虽然很顺利,但是却什么都看不到,操作过程中也会出现这个字体的问题。不知道是什么原因,有哪位也碰到过的并且已有解决方法的可否指教一下,谢谢!

是你的dxf文件不干净!

但是进行其他操作也会跳出这个警告框,没有方法可以消除吗?

看他说的好像是有的字体你的系统中没有。你把所有的text的字体改成别的试试,比如VeriBest Gerber 0或者其它你系统中确定有的字体。

我想跟PCB有关,我打开别的PCB就没有这个问题。有可能版本不一样造成的。

就应该跟PCB有关啊。我不是说了嘛,你把所有的text(就是这块pcb上所有text)的字体改成别的试试,比如VeriBest Gerber 0或者其它你系统中确定有的字体。
