特殊焊盘
录入：edatop.com 点击：

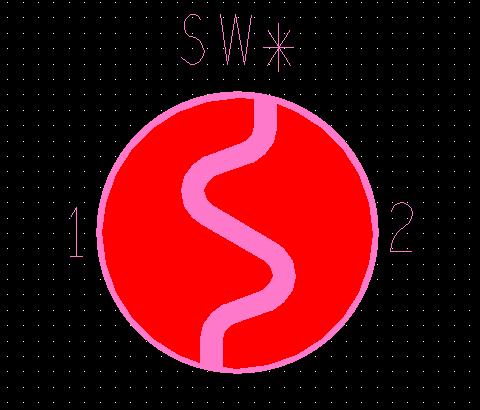

因为要再pcb上做开关触点，经常需要作特殊焊盘，如下所示：
请问在wg怎么做?怎么做soldermask?有什么好办法?上面的特殊焊盘是在Allegro里做的，个人觉得Allegro做这个很方便，可以在AutoCAD里画好需要的图形，导出DXF文件，然后在Allegro里导入DXF文件，不知wg是否也可以这样做?
哦，在Padstack Editor里看到了Import DXF...菜单，感觉跟Allegro差不多，先自己试试，有什么问题再来请教高手

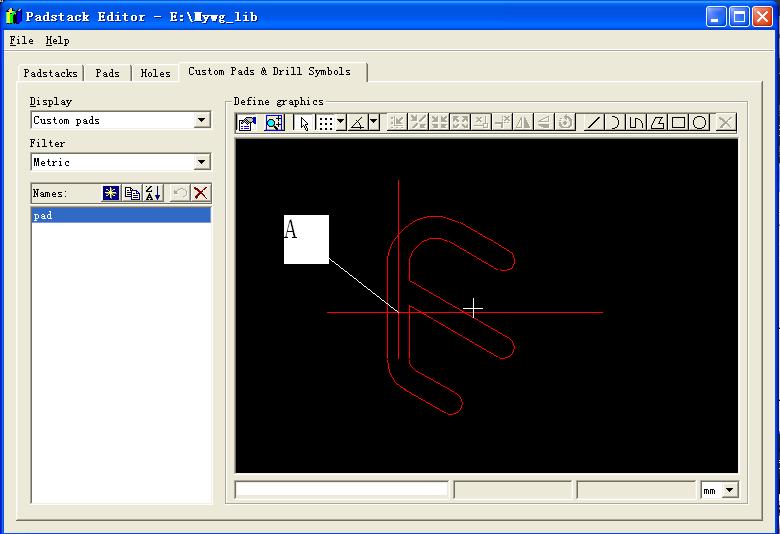

DXF文件倒是导进了Padstack Editor，但是有2个问题：
1. 导入的图形怎么才能形成Shape，也就是实心而不是空心的图形；
2. 如何将原点设置到图中的A点，以便作为布线时Trace的连接点。
1.双击图形，在Properties对话框中勾选Fill。
2.移动图形不行吗?
谢谢
