WG2002编译问题?

录入:edatop.com     点击:
WG2002原理图编译出现"error no root defined in project",请问各位大牛怎么回事啊?怎么样才能通过?急啊!

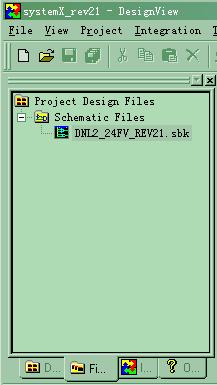

是不是你没有定义原理图或原理图文件没有如下图所示的那样放到当前项目中?如是,请将原理图用Add to Project命令加入到当前项目中。

加入项目中了。唉,花了我好长时间居然编译斗不过

 小编上述那个图中,切换到BLOCIVIEW,然后选择你要编译的schematic ,右键单击,选择set as root,试试看行不行

blockview里没有"set as a root"选项啊。

可惜我不知道怎么发图片,说也不好说,不好意思啊

就是在小编发的那个图里面,下面不是有四个窗口切换的那个吗(最后一个是问号的那个),切换到第三个(DV图标),然后选择一个schematic,即一个项目,右键单击,里面就有set as root的选项,你摸索看看,这样设置之后就应该可以了的,我碰到过这种问题

不好意思,实在不好说,DV图标那个不是的,我说错了,你就找找set as root这个选项吧

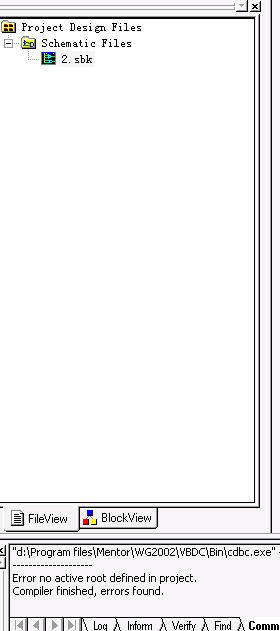

楼上那位高手,我越来越越糊涂,下面有四个窗口切换,我只有两个,"FileView"和BlockView",除此之外没别的东西,是不是还要设置什么后者是软件有问题?

高手不敢当,我也才学会

就是你切的这个图,block view窗口,不是有个黄色的schematic图标吗,右键单击就有set as root的选项

谢谢楼上。终于搞定了,居然是软件有问题。blockview里的design hierarchy下面没有一个黄色小图标,expand了也没有,最后装2004才看到那个黄色小图标。不知道是不是软件的bug还是我系统有问题,还有谁碰到过吗?
