DC问题请教
录入：edatop.com 点击：
1。怎样把一部分电路移动到第2页，而网络名不丢失。
2。怎样删掉空页。

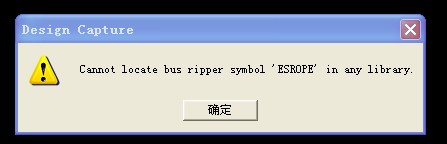

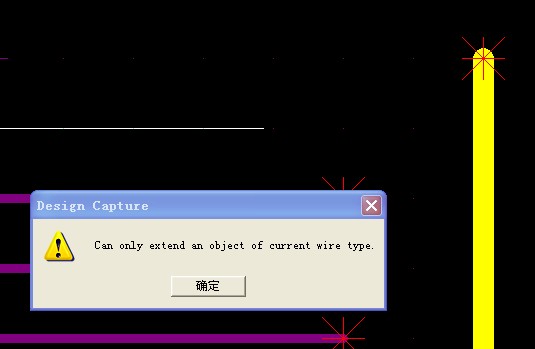

3。画总线分支的时候老连不上去，有下面提示
因为家里的电脑里面没有装MENTOR所以我只能凭印象记忆：
有个page manager的选项中有详细的页面的删除，交换，命名等等功能，所有的页面操作都在这里面可以进行，你自己试试就会了，很简单。
画总线的分支线时有个小技巧：
如果你画的分支线是水平的，请从上往下的顺序画分支线，否则就会有你的问题。如果画的分支线是垂直的那你就从左到右画分支线。
wwww.ctzpcb.com
如楼上所述！
细化一下啊
1.tool/options/copy net names with wires改成yes
2.tools/page admin/page delete
3.注意方向，楼上讲的很详细了
谢谢楼上的，我今天就遇到这个问题了。
