在expedition中添加测试点问题

录入:edatop.com     点击:
   请问在expedition中加测试点时测试点与焊盘的间距可以在CSE中控制,但测试点与器件焊盘的间距不知怎样控制?请问个位大虾有没有好的解决方法,望赐教!谢谢了。

不好意思。是测试点与器件体的间距不知怎样控制?

在自动 加测试点的时候,pad和其它pad的间距是遵守ces的设置的,但如果打的过孔跟焊盘太近的话,就是会跟same net的pad的太近,这个我看了很久,没好像没办法,但可以通过后面用drc检查出来哪些靠的太近了,在般来说也不会很多,改一下就好了

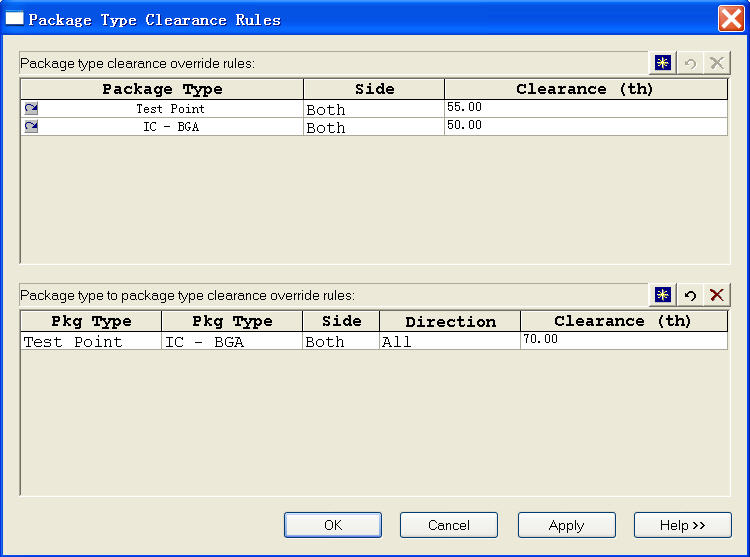

器件体的间距可以在ces里直接设的啊,

^_^,谢谢了。

其实在Expedition中,Test Point是被看作Pad的,所以只要设置Pad to Pad的间距即可

不错,顶一下!感谢小编!
