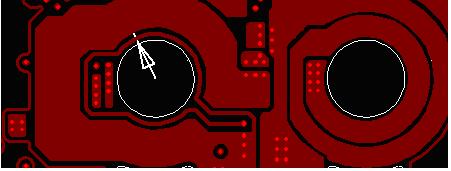

请问怎样在wg2004里铺这样的环形铜

请问怎样在wg2004里铺这样的环形铜

小编，不好意思，你有WG2004的CRACK文件吗?麻烦你传给我好吗?多谢

to 2楼

我已上传

应该还是和分割电源层的方法差不多,使用Place shape命令,再设置图形边界的形状(圆弧)

我使用Place shape命令的时候，只能画多边形，长方形，和圆。画不了圆弧，不知怎么回事

正想学学WG

你可以先用线段、圆弧等等任意组合出一个首尾封闭的Draw Object，然后用Create Polygon/Polyline命令把这个Draw Object变成一个Polygon，下一步你就可以直接把这个Polygon变成一个Plane shape了。试试吧！

to yth0:

谢谢小编，搞定了！

如何能真正的做到首尾封闭，我画的圆弧加上线段首尾相连了但是Create Polygon/Polyline这个按钮没有高亮，这么知道是不是真的首尾相连了 ?

to 9楼：

可以通过改直线段坐标（与圆弧坐标一致）实现封闭的形状，但是Create Polygon/Polyline按钮还是灰的;

但是规则的圆弧（比如半圆，且两个端点坐标如是整数时可以创建的）。

xiexie

Create Polygon/Polyline不能选择说明你的图形没有完全封闭或者你没有把这个图形的所有部分全部选择。你可以分段选择，看看在哪一部分出现问题，在有问题的地方可以用Join来将其封闭。

另外，你在绘制的时候，可以开启Hover Snap，这样它会自动捕捉相应的端点，更容易绘制出封闭的图形。

the way of your operation is incorrect,better use the way of drawing arc.
