我在制作焊盘的时候碰到问题了

录入:edatop.com     点击:









我看到小编来了...

HE HE,赶紧问几个问题...

 我想问下,第一个图片中的内容是做什么用的...

那个孔为什么要做成那样,不知道是做什么用的...难道是热焊盘?

另外想让小编解释焊盘各层的作用...

谢谢!

第一幅图那个是分配钻孔指示符的,就是将来出gerber的时候,用字符或符号表示孔的大小。就像下图这样。当然,你也可以选择那个自动分配的选项,这样在出gerber的时候,他会自动给不同孔径的孔分配不同的字符或符号的。

严重感谢...

然来如此...

老大,能在WG中改鼠标,改成全屏的吗...怎么改...

另外在制作元件的时候,怎么把原点的位置改到1脚?

谢谢!

如果不设置,会有什么影响...

能教我下怎么设置吗...

我还不太明白他的意思...

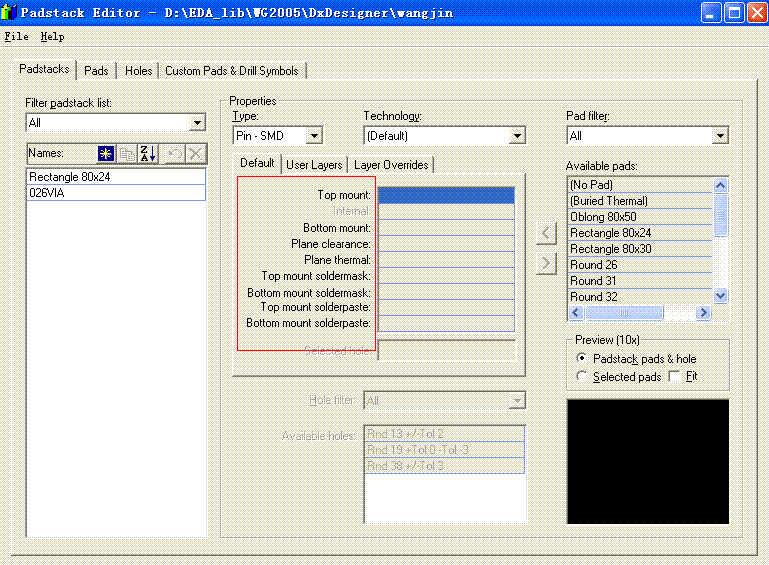

各个焊盘我以前说过了,再说一次吧:从上往下:顶层焊盘、中间层焊盘、底层焊盘、铺铜的间距、热焊盘、顶层阻焊层、底层阻焊层(就是那个绿油层)、顶层锡膏层、底层锡膏层(作贴片器件的钢网用的)

谢谢!HE HE...保存下...

不知道,老大是不是感觉我这个很麻烦...

刚开始,人笨啦 ...不好意思...HE HE...

谢谢小编!
