WG2005中修改封装后出现的问题

录入:edatop.com     点击:

在WG2005中遇到了一个问题,
布局布线完成之后,发现有一个封装不太对,于是重新更改了CELL,并删除了对应的part,然后又重新在part editer中,完成了cell与symbol的映射,生成新的part.可是,问题来了。
再打开DxDesigner时,会提示CES is not enable in this project,However a CES database exits,you must enable the "constrain in CES".


并且在DxDesigner中的Tools->Forward to Expedition
也没有了,因此也就无法直接从原理图到PCB.

请大家帮忙解决一下,多谢

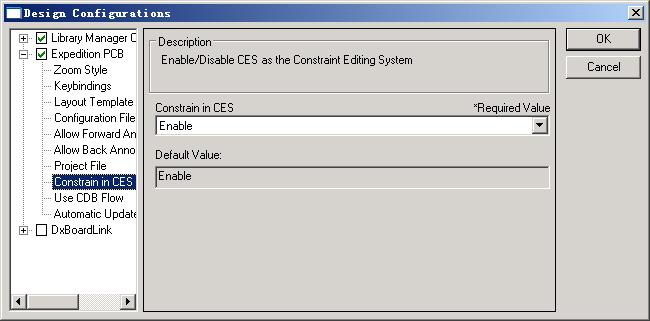

按下图进行设置。
