WG2005如何添加库文件?

录入:edatop.com     点击:



准备学习WG,刚刚装上WG2005,在DxDesigner里新建的项目无法添加库文件,菜单选项为灰色,不知是软件破解的不完全,还是设置不对?请各位高手指点一下,先谢谢各位了!

郁闷至极,居然都是过路人,小编也不来帮帮忙.

你就不知道center library吗

谢谢楼上的帅哥,正在看你写的教程,center library我还真不知道,说实话Mentor有那些产品刚刚才弄明白,基础太差,还好刚刚在安装目录下发现了pdf教程,准备马上学习.

如果用center library的话,在Design Configurations里指定center library,再在Project Editor里选取center library default就会自动把center library中指定的symbol库添加进去。

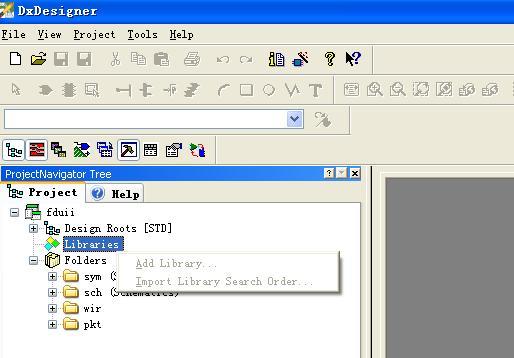

如果不用center library,那么在打开DxDesigner的时候,先要在ProjectNavigator Tree的Libraries前面的+号处点一下,然后再右键,add Library就可用了。如果不先点+号就直接右键,就会出现你所遇到情况。

谢谢小编!

学习
