exp如何定制精确边框

录入：edatop.com 点击：

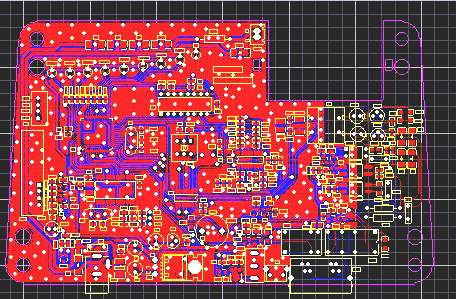

在exp2005里面怎样才能精确地绘制如上图精确的边框呢,在protel里面可以用keepout层指定坐标画线,但在exp画一个多边形又要加入圆角,又要指定坐标而且定位精确非常困难,请高手们指点,你们是怎样绘制外形比较复杂的pcb的呢?

在比较前面,有一篇帖子,小编讲的非常详细,你找找！

有没有现成的DXF文件，如果有的话导入就可以了

把一条条线段连成闭合的环,然后按住CRTL双击,选成板框！

输入每个点坐标是最精确的

最好是先做成dxf，再导入是最方便也是比较精确的做法。要是在exp里面做就要算坐标，比较麻烦。

谢谢各位大侠的指导！

不错,顶一下！感谢小编！
