请教padstack editor问题?

录入:edatop.com     点击:

请教padstack editor问题:

     在padstack/properties中,type以pin-SMD和pin-Through两种类型为例,
向大家请教图片中PADS的每个物理层是什么意思?



中文操作系统,显示不完全,显示完全你就明白了.大概就是安装层,内层,对边层,平面间距,安装边阻焊层,底层阻焊层一类的.

谢谢tangnetac 有时间可否一一翻译下呀?

从上往下依次是:

Top Mount(或Mount side):器件安装面的焊盘

Internal:内层的焊盘

Bottom Mount(或Opposite side)::器件安装面对面的的焊盘

Plane Clearances:铺铜间距(出负片时使用)

Plane Thermal:热焊盘

Top Mount Soldermask(或Mount Side Soldermask):器件安装面的阻焊层

Bottom Mount Soldermask(或Opposite Side Soldermask):器件安装面对面的阻焊层

Top Mount Solderpaste(或Mount Side Solderpaste):器件安装面的助焊层

Bottom Mount Solderpaste(或Opposite Side Solderpaste:器件安装面对面的助焊层

谢谢小编,Top Mount Soldermask器件安装面的阻焊层;Top Mount Solderpaste器件安装面的助焊层,阻焊层和助焊层它们意义上有什么区别呀?在PADS的物理层它们的大小可以设置一样吗?

Soldermask是阻焊层,也就是常说的绿油层,它是负片,也就是说,在这层上有图形的地方,将来是不覆盖绿油的。

Solderpaste是助焊层,主要是供将来做钢网用的,这层有图形的地方,将来在钢网上会有孔,已备漏印锡膏。

对于大的焊盘,这两个设成一样的一般不会有太大问题;但对于精细的焊盘,最好不要设成一样的。Soldermask一般比焊盘稍大一些,以免焊盘上有绿油造成焊接不良;而Solderpaste一般要比焊盘稍小一些,避免锡膏漏到焊盘外边。

小编,图片中的哪个是邦定IC,用 expedition pcb做封装,如何才能将红色圈中的哪个铜泊做出来呀?



用Conductive Shape画出来不行吗?

用Conductive Shape也可以画出来,不过我在网上下载的,他们用的是draw object. Conductive Shape;draw object它俩有什么区别?

不会吧?用draw object能画出铜箔?我的draw object下可都是一些阻焊层、助焊层、用户层等等一些没有电气属性的层。你的draw object有信号1、2等层吗?非要用draw object画,那恐怕只有在出GERBER时进行相应的设置了。

谢谢小编指导,另存一个文件为什么会出错?

expedition pcb只有中间滚轮可以放大缩小吗?键盘可不可以呀?

奇怪,我的文件名后面会自动添加一个.prj的后缀名,你的为什么没有?

我没发现用键盘的方法,我觉得用滚轮很好啊。

没有自动,哪我只好手动了!

在eclee editor/place pins对话框中,columns rows它们俩个的数字如何设置的?



那不是让你输入你的pin是几排几列嘛!

请大家帮帮忙! Plane Thermal,热焊盘这个参数设置我发晕呀,用在什么上的通孔焊盘要加热焊盘?如果一个焊盘holes 0.3mm  pads 0.5mm哪热焊盘的参数设置多少才是比较合理的? 还有一个热焊盘选择4web round thermal 45 和buried thermal它们有什区别?谢谢

热焊盘主要是防止焊接时由于铺了大面积的铜箔导热过快,导致焊接温度下降,造成焊接不良的问题。至于什么样的需要加,是根据你的PCB的具体情况和你自己的要求来决定。由于铺铜时,有个选项可以控制是否使用padstack editor中定义的thermal,不使用时可自己定义合适Connections形状,所以你在padstack editor中可以把所有的通孔都定义Thermal,也可以不定义它,到时候在planes对话框定义。不同的是在padstack editor你可以为每个通孔焊盘定义不同形式的thermal,而在planes对话框对同一块铺铜,只能用同样参数的thermal。

4web round thermal 45表示圆形、有4个瓣、45度排列。你看看他的图形就知道了,注意是负片,有图形的地方表示将来不铺铜的。

buried thermal?那个地方有这个?只知道planes对话框中Connections可以定义为buried,就是铺铜覆盖焊盘,不留空隙。但在padstack editor没发现有这个啊?

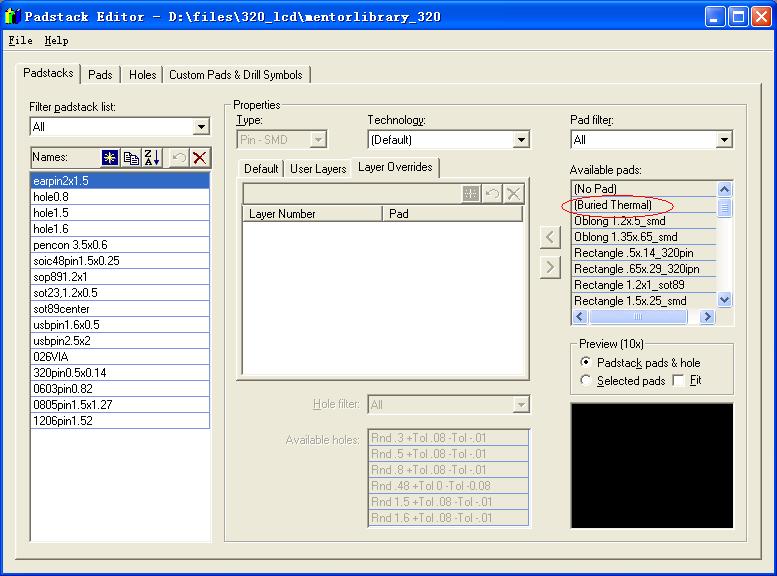

在padstack editor是有这个,通孔热焊盘可以定义它的

哦,是这里的,我在PADS里找了半天也没发现。它应该就是铺铜覆盖焊盘,不留空隙的。
