DX---WG...终于看到一点点希望了

录入:edatop.com     点击:

搞了这么久WG...终于入了一点小门...

在此谢谢各位老大,特别是小编的支持...在此表示忠心的感谢!

做了一个库花了N久,还不完善...心太急就建立一个工程...在DX中拿几个数码管做试验...

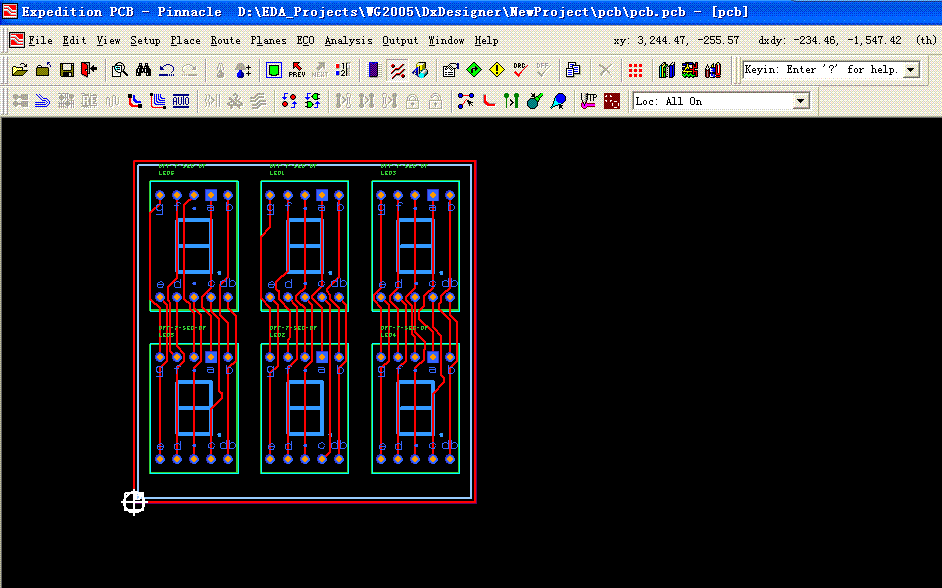

终于成功地把网表传到SCH中... 虽然还不会在WG中设置规则布线操作...但现在已经看到了...

高兴呀!

HE HE.下面发几个图片大家看看!...

难呀..哈哈...














另外有几个问题,要问下小编...

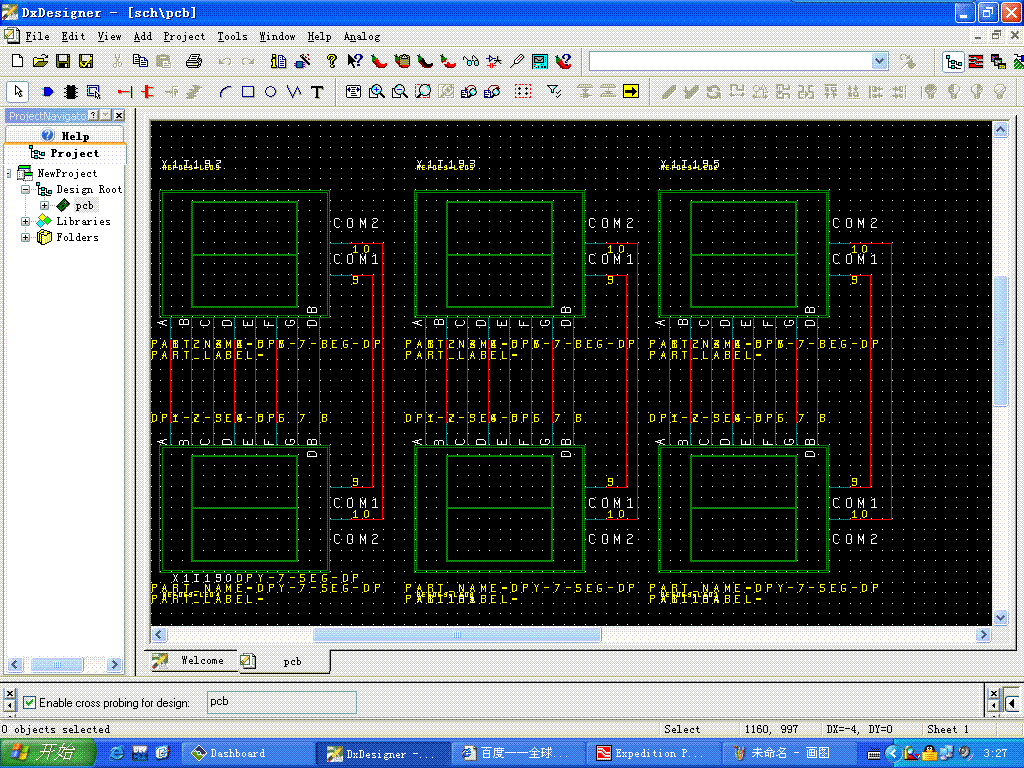

1.做一个数码管....怎么在SCH中显示那么多东西...有什么办法去掉不必要的垃圾...

只留下LED? 加上元件值...

2.怎么我的DX自动编号...是灰的..不能用...

谢谢...

不想现示PIN的标号 在制作元件的属性里加上PINOFF或者选择隐藏选项。

恭喜恭喜,我目前还是学习此软件的功能中。多多交流。

多交流...

我并不是不想显示PIN 的标号和名字...

只是不想显示数码管外那一大圈字符.不知道哪来的.

呵呵,恭喜啊。不过你“终于成功地把网表传到SCH中... ”?如何传的?

不想显示的属性可以隐藏。dx里的每个属性都有4种显示状态:

invisible:属性名和值均不显示

visible:属性名和值均显示

name:只显示属性名

value:只显示属性值

根据你的需要选取吧。

自动编号是灰的,那是因为你在Design Configuration中启用了CDB,此时,建立网表和自动编号均不能使用,只能CDB的方式同Expedition PCB连接,就像DC/DV那样。并且这个功能是不可逆的。

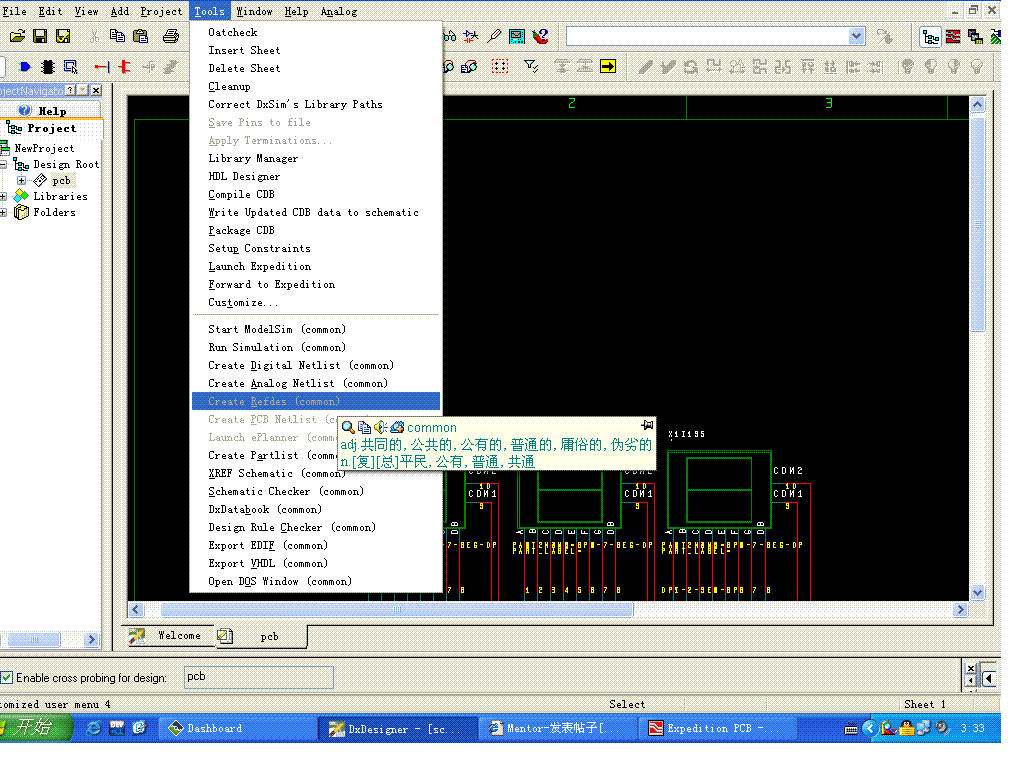

谢谢小编...我用的是SP1...底下直接有个菜单呀...和PADS差不多,设置下就可以传过去了...

传的时候,会自己打开WG...然后会弹出一个元件库,什么错误的...

这次WG改的还行...其侍下次能改的更简单点.HE HE.

是原创要支持一下

呵呵!

小编有没有WG方面的资料呀?

给我留一个!

sanyi-chen@126.com

这里面资料很多呀...你可以自己找.

恭喜恭喜

恭喜,我也想学习。

学习中

HOHO

强呀

我也在学习中

不过是昨天才决定的

我希望我能做到

既然决定了,可一定要坚持到底哦!

想学

没有时间去学习哦,不过想学

SPB跟wg相比怎么样?

哪个跟先进一些?

我也想学,苦于没有好的教程

恭喜啦。

看到这位兄台这么高兴。我就很有信心了,why?因为我终于看完了multisim8的英文版全部的在线帮助,最重要的是自己觉得不论是里面的专业知识还是英文本身,都没那么难啦。谢谢啦

想学

我也正在学wg,我觉得最好的学习方法就是不断的尝试,在不断的失败中才能获得更快的进步。

感觉学WG就像是瞎子过河,没有教程下也没有教程卖,组件又多,都搞不清哪是做什么的,装出来的跟大家说的又不一样,真是太难了。

不过说实在的有点郁闷: 把个原理图传到PCB就那么难,给人的感觉是望而生畏哦,

哪象PADS,只要把库做好了,一下就搞定了,而且PADS做库也很容易.

在EN,WG,DxD里做库做元件很难吗?

确实有难度...HE HE...我博客上有我放的WG资料...

http://www.ednchina.com/blog/wang1jin/

正在学习,继续努力
