请版主和工程师们帮忙，关于dxd
录入：edatop.com 点击：

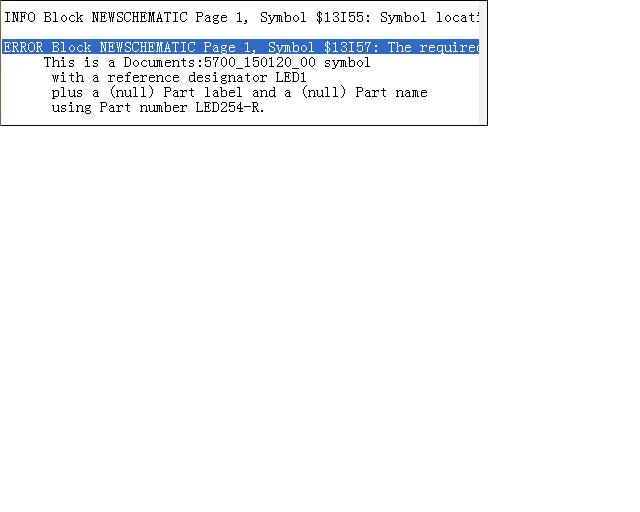

打包总是出现这样 的错误，改怎么修正呢?
中心库中只有cell跟part，且part的名字跟cell是一样的。原理图是protel中转过来的， 这样也应该可以打包的吧
转过来的原理图中symbole的属性中，device跟part_number属性都是一串数字。
device属性是不是该对应中心库的part名呢?那part_number属性是做啥用的呢?还有p/d_num属性呢?
请大侠们帮忙，万分感谢！

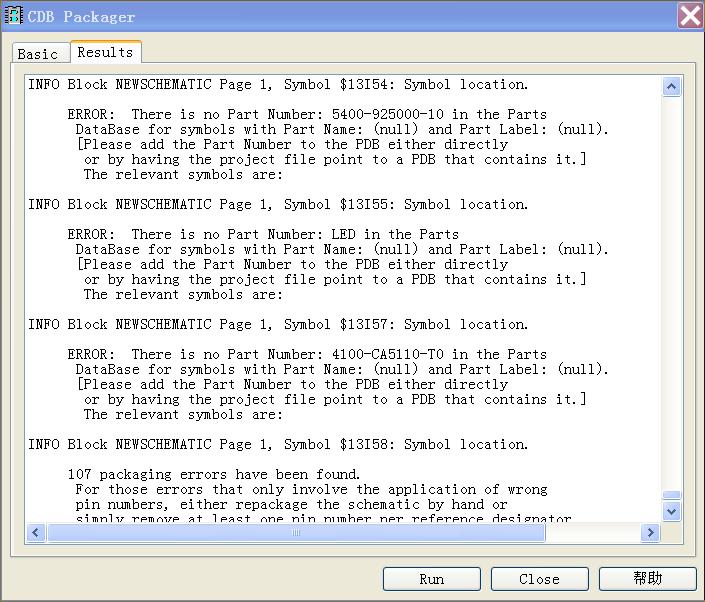

把device属性改后错误提示又变成这样了
DxDesigner里的device属性必须和pdb里的part number属性一致，你的第一个错误像是在pdb里面没有和device属性一致的part number。
ding！
