EXPEDITION导入结构的研究

录入:edatop.com     点击:


我不意思忘记写内容了

我在CAD里面弄好了结构,想把右边的设置成板框,可是怎么都不成功。

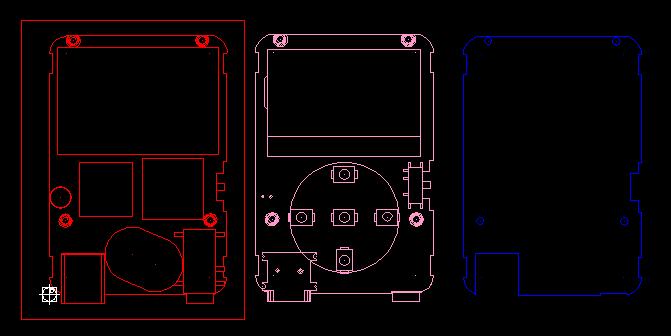

或者能不能想PADS那样,放到指定的一个层上,出GERBER的时候选上该层呢?因为有些结构是很复杂的,且线段也不是相连接的,用这样的方式就比较灵活。下面是导入后的,在12层。

外形必须是闭合的才能设置成板框。

是呀,是闭合的

在draw模式下,选择要作为板框的部分,然后按住ctrl双击或按住ctrl拖拽,就会复制一个,在Properties中看看刚刚复制的是否是一个Polygon,如果不是,请检查他是否是完全闭合的,是的话用Create Polygon命令转成Polygon。然后在Properties就可以直接把这个Polygon变成板框了。

我照你说的做了,点任意一点整个框都可以选中,应该就说明是一个完整的图形了吧?但还是不能设置成板筐。



唉!刚才搞成功了一次,后面又不行了,要是能不要板框就好了

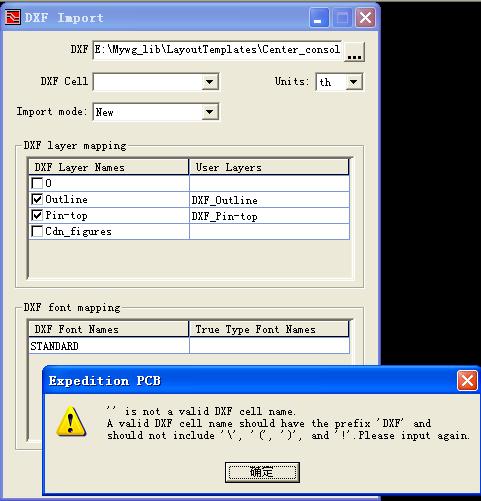

正为怎么导入板框犯愁呢,我在导入的时候碰上如图的对话框,请问是什么原因啊?我没有用什么非法字符啊!反斜杠是DXF文件存放的路径呀!帮帮忙了,各位高人!

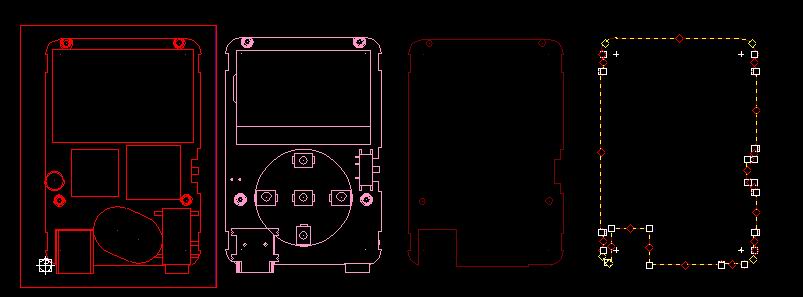

to szclws:不是完整的图形,而是需要一个Polygon,比如你图中所示的左边2个就不行,因为它内部有别的东西,不是单个Polygon。而右边的2个就有可能可以。你看一下他的属性,是否是Polygon。选择的时候注意只选择Polygon本身,不要把不相干的选上了。

to xingrende:exp把导入的DXF作为一个CELL对待,所以你需要在DXF Cell处给CELL起个名字,注意名字必须是大写的DXF打头。

多谢小编的指点,没想到还要分大小写。但是如何添加机械孔呢?机械孔的做法是不是也像其他软件一样是焊盘?

exp可不像protel之类的那样可以随意放置焊盘的。你首先需要在中心库中做好mounting hole类的Padstack,然后在exp里用edit->place->mounting hole来放置。
