使用MENTOR时遇到的几个问题,请教一下大家

录入:edatop.com     点击:

刚学会MENTOR没多久,画完PCB检查ERC时总是出现Partially Routed这个冲突。不知道是怎么产生的,应该怎么解决

还有一个问题是我已经画好了一个10脚的非标准封装,现在想在这个的基础上再加两个引脚,应该在哪改Total number of pins 这个属性

请大家帮我看下,十分感谢

应该查出是哪块报的错,是走线还是铺铜,可以坐标定位,遇到过很多铺铜时出现这个问题,肯定有的网络没有连起来

非常重要的建议:铺铜前最好把上次铺铜全部删掉重新来过,呵呵,我发现如果不删上次的铜,经常报莫名其妙的错误

Partially Routed一般是那条网络没有完全布通,检查一下,比如管脚处等等地方。

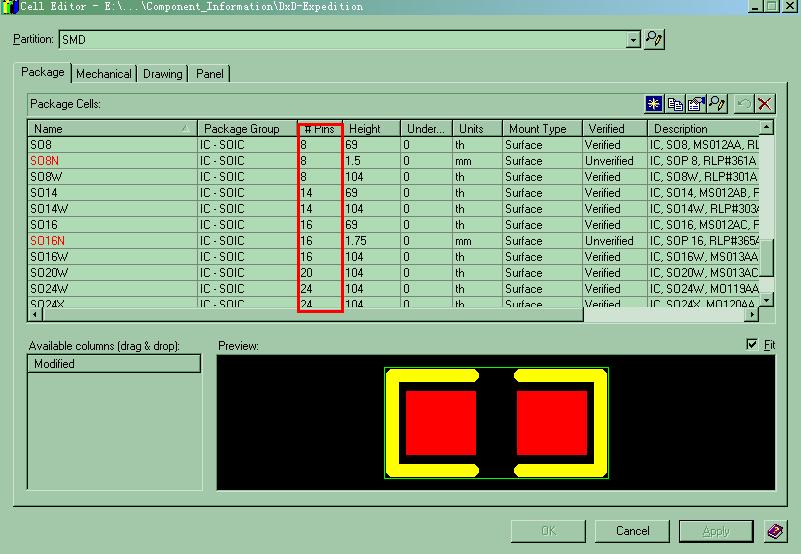

修改引脚数目见下图,在红框处修改,如果没有那一列,就从左下角处拖过去。



重新生成丝印层即可
