我的 pads2007 只能在顶层单面布线，不能打过孔，哪位大哥知道这是为什么吗？
录入：edatop.com 点击：

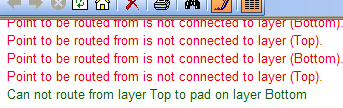

小弟新手，刚开始用pads2007，发现在顶层布线时不能打过孔，在底层的元器件无法布线，双击焊盘没反应，提示信息为:
Point to be routed from is not connected to layer (Bottom). 在底层没法布线，不知道是怎么回事，有前辈知道的，感谢赐教。
原来是要设置layer biasing，将top和bottom层都设置为可走线层
