WG2005布局、S线功能欠缺
录入：edatop.com 点击：
不知道是自己不会用，还是WG2005功能问题！
1。布局时不能显示指定的器件网络飞线，只让看一眼，飞线就没了
2。S线走圆弧基本不行，距离稍微近点，45度就不能变圆弧了
求助！
顶一个,我也有同样的问题,期待牛人解答
mentor wg 2004里是有吗，05的没用过，不知道
2：要设置的，默认情况下不好画弧行的，
顶一个！
mentor wg 2004里是有吗，05的没用过，不知道
2：要设置的，默认情况下不好画弧行的，
请问三楼,在哪里设置?

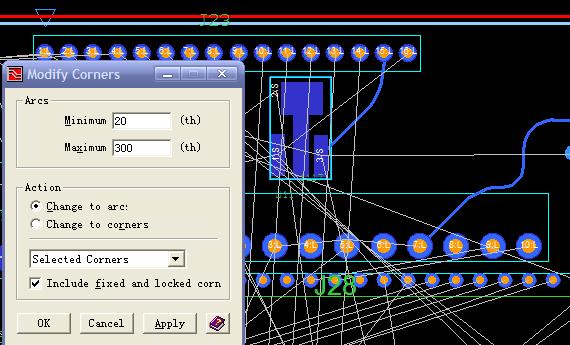

在route的modify corners,进入后选择弧度，在ACTION下选择change to arc:前提首先要选种要改变的线，然后在modify corners 下，点OK
