AUTOCAD/dxf导入expedition PCB问题？
录入：edatop.com 点击：

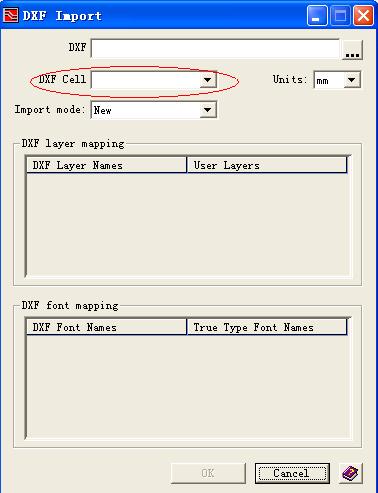

小编:我用的是mentor isd 2004/expedition pcb .我现在想将autocad的dxf文件导入expedition pcb 作为板框,在导入时出现了一个菜单,里面有个dxf cell 哪是个什么呀?为什么我导入dxf文件时dxf cell哪里是个空白?小编能说下DXF导入expedition pcb的步骤和要注意的事项吗?
导入的DXF文件被看做了一个cell器件，所以这个地方就需要一个名字，名字开头输入以DXF_作为开头，DXF必须是大写，这样导入expedition时就能在“place parts and cell”中看到了
2楼的朋友,你说"名字开头输入以DXF_作为开头"这个名字是不是AUTOCAD的dxf文件呀?谢谢！
明白了！是在菜单DXF CELL哪里.输入以DXF_作为开头的一个名字！谢谢！
这个问题难道没人能回答吗?到底该如何导入呢?
