EE中元件叠放问题？元件DRC关闭问题？
录入：edatop.com 点击：
比如PCB上的一个元件有2种封装，我想将2个元件放在一个位置，有一部分焊盘是会重合，一部分是不重合的，但是EXP里不让放，还有就是元件有一个焊盘会放在板边框上，还是放不了，在PADS中是可以放的，只是DRC会报错，PCB板是为了核机构才这样做的，但是这样确做不了，不知怎么回事?我已关了元件的DRC如图示，但还是会阻止元件重叠和放在板框上的问题，不知哪里还有设置呢?请大师们教导下！先谢谢了！

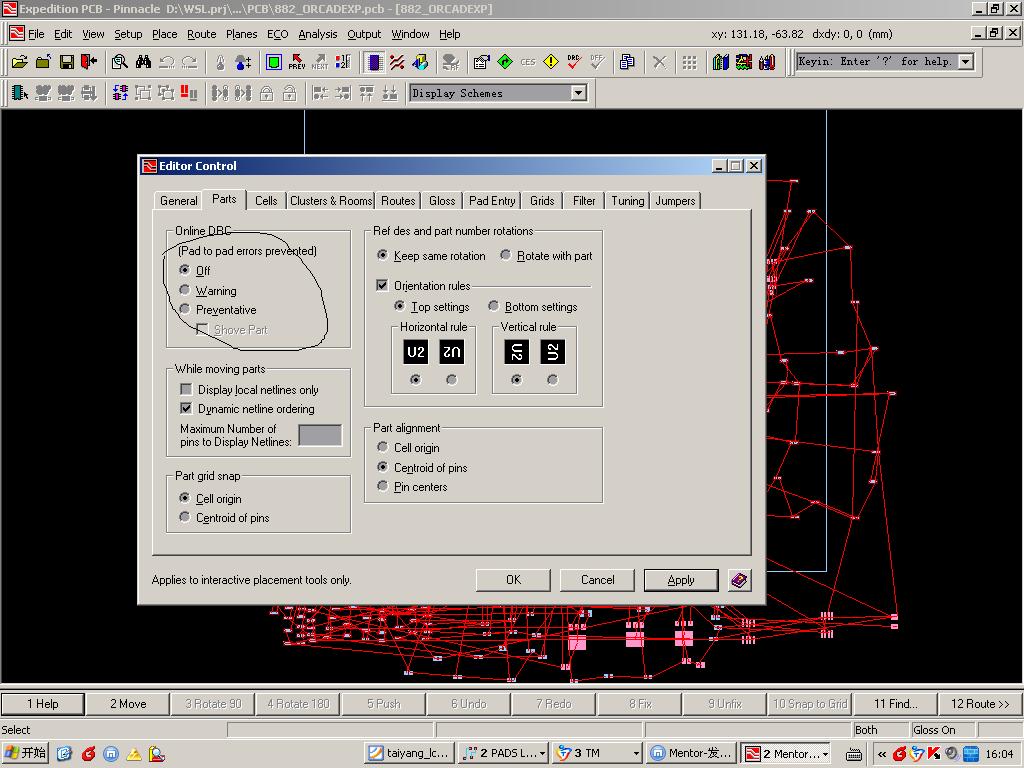

元件DRC已关图
把edit control中的General中的 interactive DRC复选框的钩钩去掉试试
谢谢POP2000大师，问题按你的方法解决了！
