DX画原理图的一个问题

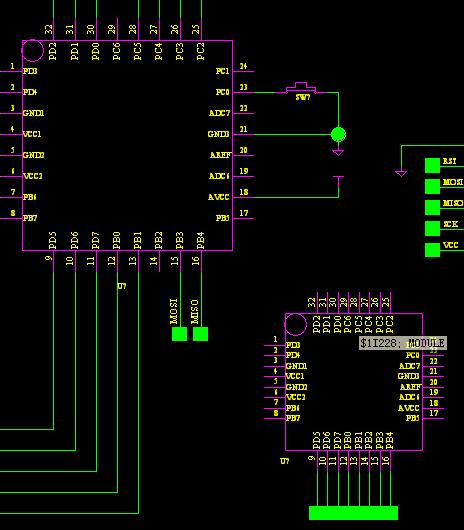

图中的net终点的绿色方块有点大，这个能不能设置小点，或者就不让他显示呢?

还有就是dx的symbol我是从PADS2007.2中导入的，感觉symbol的个头比较大，还有从mentor那张附带的library光盘导入的symbol也是偏大。有时一个pin就有0.4inch，这个感觉是相当的大。我想问下大家的symbol的都是自己做的么?大概的尺寸都是做多少的哈?做大了感觉一张图纸放不了几个元件，做小了grid的限制，如上图所示，连线都末端的绿色方块都连在一起了。头疼啊。

多谢~~

可以修改线断端点的大小的

菜单那project---setting----nets----box size 就是这个端点的大小，

建议你不要用A4的sheet做图，用A2的吧，否则一个图里面放不了几个件的！

已解决 多谢leisureok

至于大小 我还是觉得我导入的那些symbol太大 就算在A2中 也还是比较大的 我试过打印出来看效果的

呵呵~~
