wg2005中,关于同一symbol有多个cell问题

录入:edatop.com     点击:

wg2005中,关于同一symbol有多个cell问题:

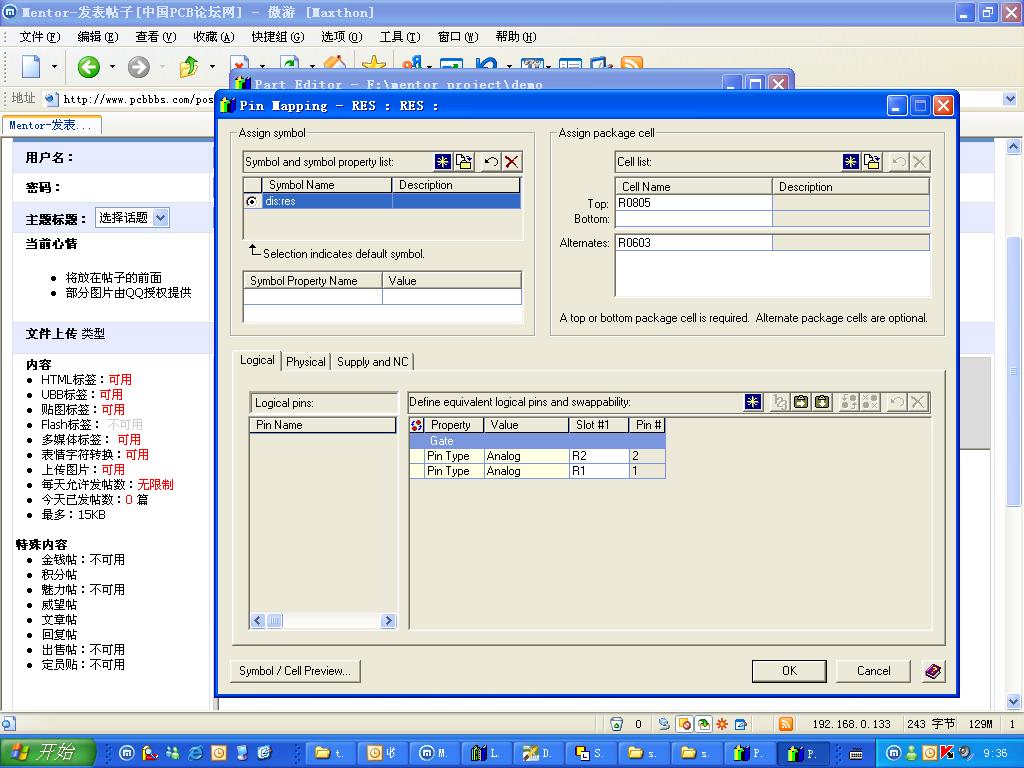

比如电阻Res,有0805和0603两个封装,在原理图中,只显示我在symbol中定义的pky_type:0805,但没有part中的alternative里的0603,怎样可以在绘制原理图时选择0603的封装?谢谢!

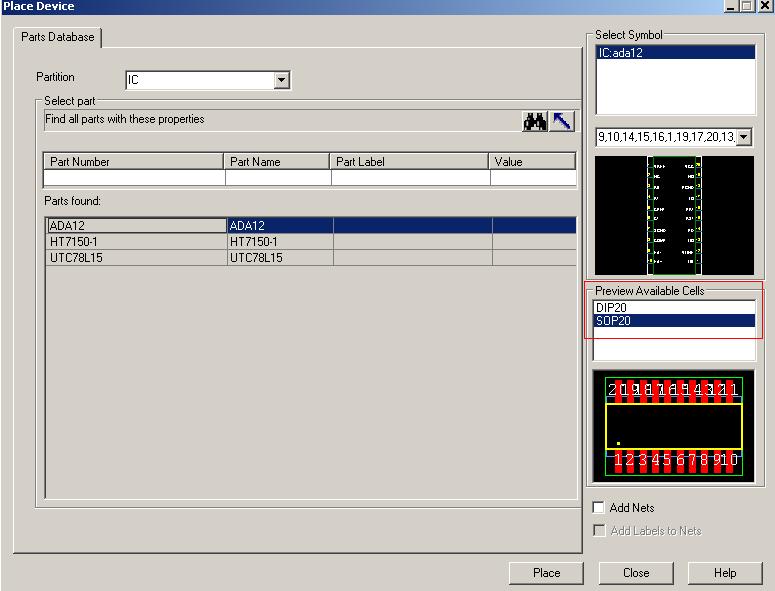

用Place device才能在原理图中选择alternates的封装,见下图。

小弟刚开始学,没有找到place device菜单,可否详细指点一下?而且device菜单是灰色,不能用.

先要在Design Configurations里启用CDB,然后再能用Add->device from pdb菜单调用Place device。

看见这个帖子了!哈哈!谢谢!

我也碰到这个问题,请问ee2007里该如何设置?

2007里没有Add->device from pdb菜单调用Place device 菜单

ee2007中即使按照楼上的选择了可选封装,但原理图还是没有变化,exp还是采用原来的主封装

哪位高手知道该怎样操作?
