exp2005.1 sym的问题

新的Library Manager的symbol edit里如何改变的symbol的block的大小?2005.05有个边框可以调整，2005.1里没有了，结果修改后symbol有些部分跑到block外面去了，并且当想在DxDesigner中修改时，有的管脚往往给整的乱七八糟，通常不得不删掉管脚，重新在DxDesigner中添加。不知谁有什么好办法没有?

我没碰到呀...打开200.5建立的...还是在呀...

我是从LIB里面新建立元件,还是有框的...

我打开以前的元件也正常...可能我的元件比较小吧...

小编请问DxDesigner 是不是不能完美输入中文字体啊，我是按照以前的帖子设置字体Kanji为宋体，可是输入了中文字体保存后从新打开，DxDesigner就提示出错，就打不开原来的SCH了，而且在我输入中文字体保存不退出的时候产生的PDF，打开他就提示少日文字体，看来以前的方法不好用啊，请问还有别的方法能完美支持中文字体吗?谢谢！

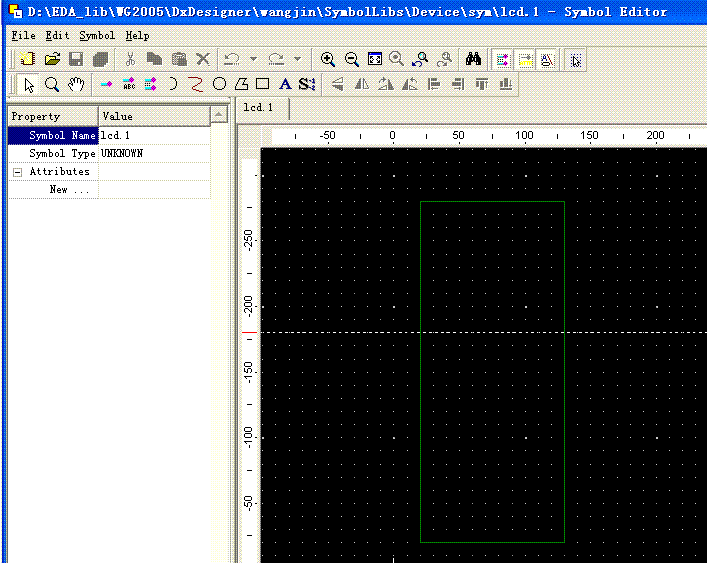

不可能吧?要不你在Library Manager的symbol edit里打开你sym，贴个图我看看。把你所说的那个框表示一下我看看。

我的也有问题，他好像把输入的中文解释成了小日本的鸟语了。真是令人恼火！

我新建立元件还是有框的呀．．．

这个是新建symbol自动添加的一个，和用symbol->Rectangle命令一样的，这个框将来会出现在symbol上的,不信你打开你的电容symbol看看有这个吗?而我说的是symbol的block,你用DxDesigner打开一个symbol，在空白处双击，你看看那里面的block选项。你还可以在原理图中选中一个器件，看看反白的那个框，我说的就是它，原理图中net回避就是以他为准的，你那次画线拐弯的问题不就是因为你的管脚紧贴着block的那个外框了吗?

是呀．．．可是看不到，那咋办．．．

好像他是自己添加的．你画完元件，他自己帮你加上去．．．虽然看不到．

问题是他加得乱七八糟！

我的没有乱加．．．打开还是和以前一样．．

hehe 这个自动的功能做得还不够好，有待提高！

貌似在2007中做的还不错

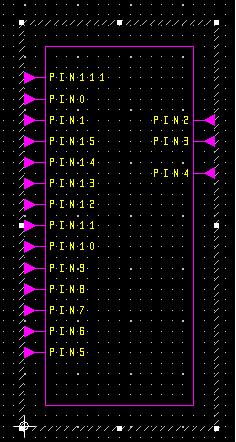

上图那个白色的框 symbol outline，即是小编所说的，只是只能通过边框来调整

感觉没有直接在属性框里面设定大小好

就像在2005的DxDesigner里面的那样

如果遇到symbol跑到block外面的情况,可以在Library Manager的Symbol Editor下再随便修改一下Symbol,保存,再到DxDesigner中找出此Symbol,然后Push Symbol,再随便修改一下Symbol的图形,这时候会提示"Reload Symbol",选择是,基本上都可以调整过来.

呵呵

從來不用 symbol editor, 所有的 symbol 都是用 Dxdesigner 做.

to Draculanj:

在2005中用symbol editor也是比较方便的吧。

用 Dxdesigner做不能直接保存到SymbolLibs目录下，而是保存在sym目录下，这就需要将symbol一个一个的导入中心库，比较繁琐的啊。

而在2007中，好像Dxdesigner有了个local symbol的概念，就更需要额外的导入中心库操作了

TO  yth0

调整symbol原点位置，保存关闭，这样外框就自动调整了，如果不行可反复调原点位置。

再打开，把原点再调回来，这步保证原理图不会乱
