请问中心库制作焊盘符号的相关问题
录入：edatop.com 点击：

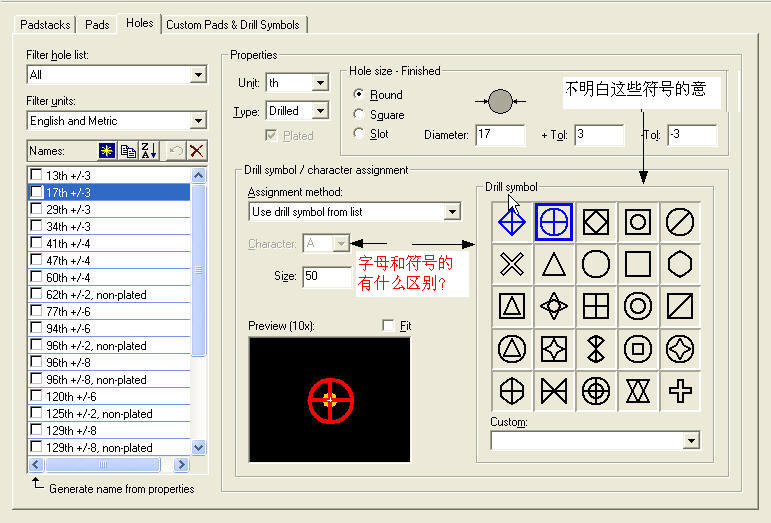

请问在制作焊盘工具里 Holes 项目里的 钻孔符号Driill symbol 使用字母和图形有什么区别呢?什么样的焊盘该对应什么样的符号呢?有标准吗?这个问题我弄不明白，请大侠指点！

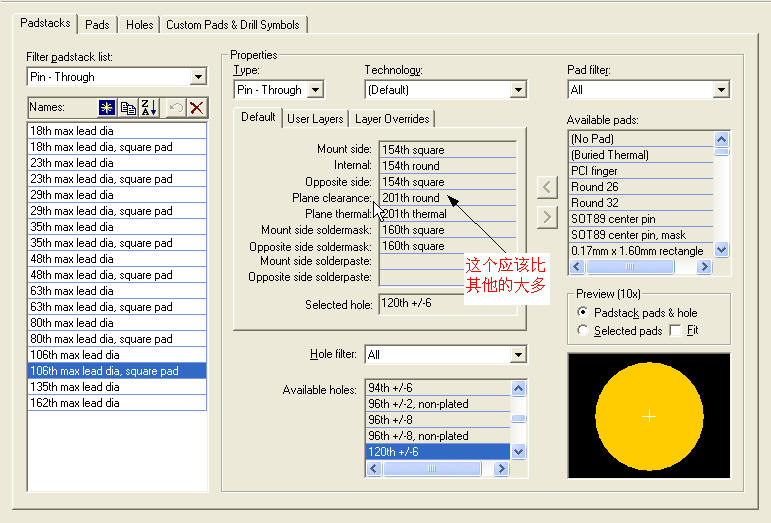

另外Plane Clearances比焊盘大多少呢?是按百分比还是定额加多少?
小编和高手都去那里呢?怎么没人回答呢！是不是问题比较白痴化啊！?
也曾经有这个疑问，不记得是从哪里看到的，那个符号好像是指钻孔时的工艺什么钻孔方式什么的，
后面那个焊盘里面，我一般都不在这里定义热焊盘间距，直接覆铜里面设置，mask层一般比焊盘多4mil
