DX画原理图

学习DX有一段时间了...

制作了不少元件...

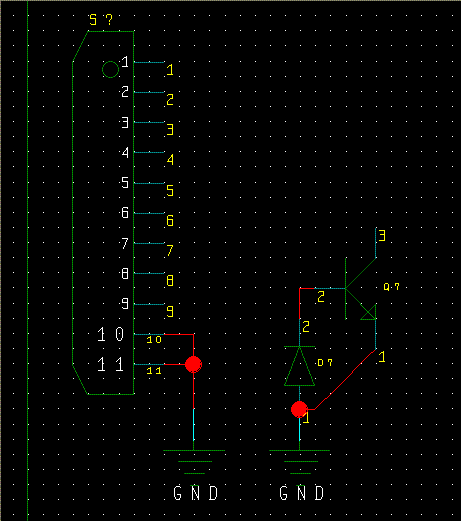

可是我感觉DX连线总是有问题...连的不直,根本和ORCAD没法比...不知道是我SYMBOL栅格设置不对.还是怎么的...有的线根本是连不上...

有的连起来更是折的...请大家帮下我解决问题！或者DX就是这样...

谢谢！

同感

应该和制作元件时选择的栅格大小有直接关系，或者元件是别的设计软件转换过去的。

我栅格都是10的呀...为什么DX这么差劲...

有人还说DX是SCH之王...我汗....

连不上看看是不是管脚连线的那一短没有在格点上，仔细点看看。再一个管脚只能直接连一根线，如果一个管脚已经连上一段线了，你不能再从这个管脚连线，要从他连出的线上分叉。

在project settings的nets页，可以选择route mode，可以避免你说的那个折线的问题。

总体的感觉不是很好...还是感觉ORCAD比较好用...

谢谢小编了...

我感觉Dx还不如DesignCapture好用

q我现在用的就是DC...

现在DX好多了

慢慢习惯吧

感觉DC非常好，可惜已被抛弃了
