DxD的一些问题 初学遇到
录入：edatop.com 点击：
1、像FPGA这样的多引脚图，我也分成几块了，每一块的HETERO属性值都等于"(XC3S500E_A),(XC3S500E_B),(XC3S500E_C),(XC3S500E_D),(XC3S500E_E) ",这样当我生成PCB做Forward Annotation时得到一个错误信息 "There were errors, see ForwardAnnotation.txt" ForwardAnnotation.txt中的错误信息如下：
1 packaging error has been found.
For those errors that only involve the application of wrong
pin numbers, either repackage the schematic by hand or
simply remove at least one pin number per reference designator
to enable automatic packaging when you run this
procedure again.
然后我去检查了一下符号，里面没有发现有pin number错误，我就不知道怎么办了。

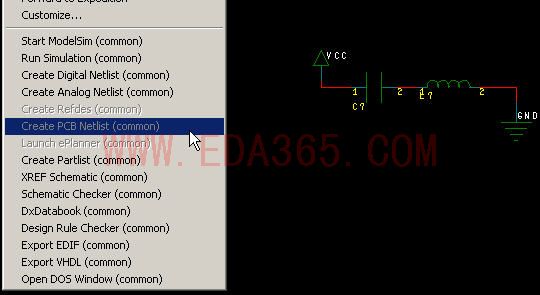

2、我的Tool->Create RefDes等三个选项是灰色的，我以为是原理图的问题，然后我随便画了一个很简单的原理图也是这样，如下图所示
这个虽然不爽，不过却在"Attributes"中找到了相应的按钮是可用的。不过很不方便。
3、当我在同一张图纸中放上两个3.3V的电源时，一点save and check得到下面的警告：Warning 5245 fpga.1 com +3.3V Two components at (x1,y1) and (x2,y2) are named +3.3V.好像它不能通过相同的网络名连起来一样。这个怎么解决?顺便问一下在DxD中有没有类似PADS中的Statics一样的功能可以看某一个网络的连接情况?
4、做符号的时候引脚类型不确定的情况下，我都选的是Analog。会不会有什么问题?
不好意思 问题有点多啥 ：） 还望大家赐教
1 packaging error has been found.
For those errors that only involve the application of wrong
pin numbers, either repackage the schematic by hand or
simply remove at least one pin number per reference designator
to enable automatic packaging when you run this
procedure again.
然后我去检查了一下符号，里面没有发现有pin number错误，我就不知道怎么办了。
2、我的Tool->Create RefDes等三个选项是灰色的，我以为是原理图的问题，然后我随便画了一个很简单的原理图也是这样，如下图所示
这个虽然不爽，不过却在"Attributes"中找到了相应的按钮是可用的。不过很不方便。
3、当我在同一张图纸中放上两个3.3V的电源时，一点save and check得到下面的警告：Warning 5245 fpga.1 com +3.3V Two components at (x1,y1) and (x2,y2) are named +3.3V.好像它不能通过相同的网络名连起来一样。这个怎么解决?顺便问一下在DxD中有没有类似PADS中的Statics一样的功能可以看某一个网络的连接情况?
4、做符号的时候引脚类型不确定的情况下，我都选的是Analog。会不会有什么问题?
不好意思 问题有点多啥 ：） 还望大家赐教
大大们来帮下我哇
Maybe it is the configuration problem. If you use Expedition PCB, you need to set up
configuration file in "Project Setting" -> "Attributes" as well as in " ViewPCB" tool.
感谢共享！感谢共享！
