向各位工程师请教一个问题:EE2007如何在PCB里面开槽

录入:edatop.com     点击:
向各位大侠请教一个问题:在EE2007里面,想在PCB里面开个槽应该如何处理?

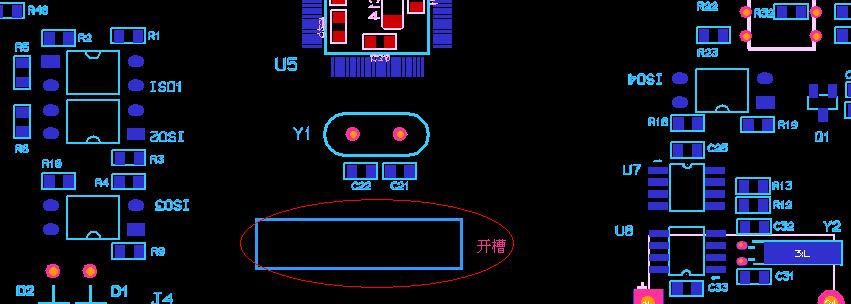

见图片中红色圈圈地方开个槽。应该选用哪一层呢?是不是应该选择Instertion Outline?
但是选中Insertion Outline 却无法操作。用过的朋友麻烦指点一下,谢谢!

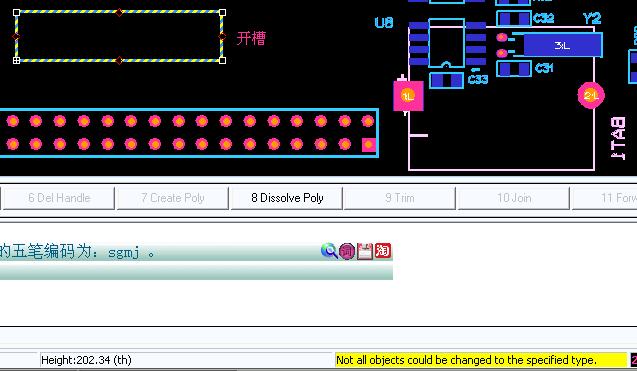

在画图模式中,选中Instertion Outline如下图
黄色字体提示:@Not all objects could be changed to the specified type@

回复 3# pcb68

    自己顶一下,问题已经解决。

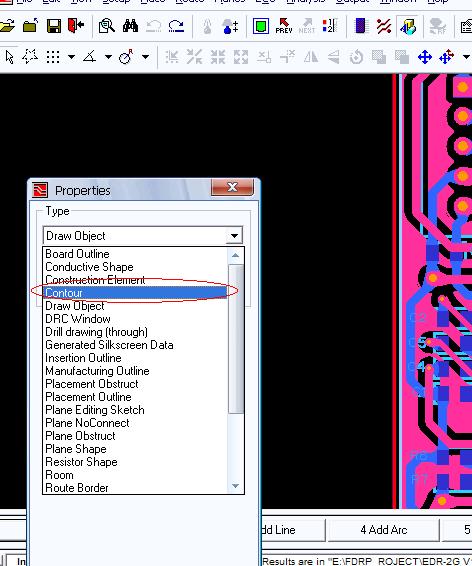

得到朋友的指点,见图片。在画图模式,采用contour图层
就是了


回复 4# luyang1680

    顶。
