关于exel 与dxdatabook连接问题

录入:edatop.com     点击:

我按照帮助中的dxdb_user.pdf中步骤做下来,在图中的步骤时显示database res(exel文件) contains no tables,而我的exel表如下,请问什么原因?如何解决?谢谢了!

Part_numberValueToleranceVotageFootprintInsert_codeDevicePKG_TypeSymbolStatusDiscreptionPads_PKG
100110R0805C/DR805ResRelease805



是不是少了定义名称那一步?

仔细按那个教程步骤是可以的!

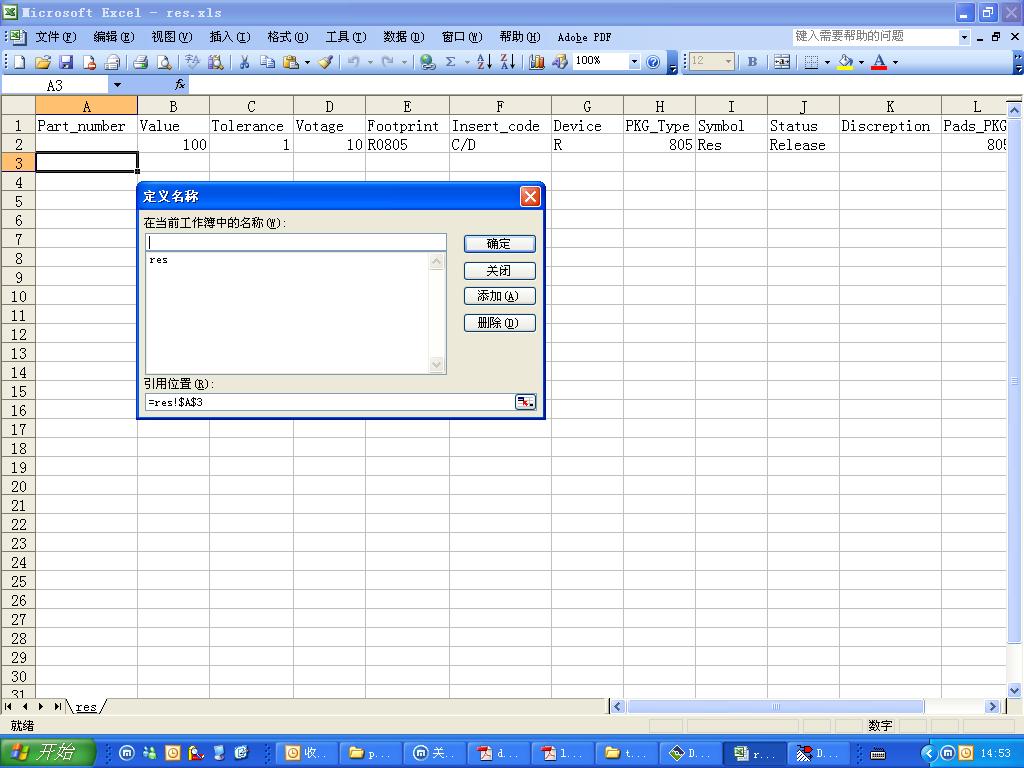

你是指"插入-->名称-->定义:输入res",我做了这个

见附件

小编貌似只定义了一个空的单元格A3的名称。正确的是应该选择你所需要的列(包含有数据的那几列),然后再定义名称。

选择ABCDEF那几个单元格定义试试

按照yth0的方法定义列以后就可以了.

为什么attribute栏没有symbol、footprint、value显示(此时有symbol、footprint、value三个表),如果只有一个symbol的表,在attribute下就有symbol显示,为什么?谢谢了!

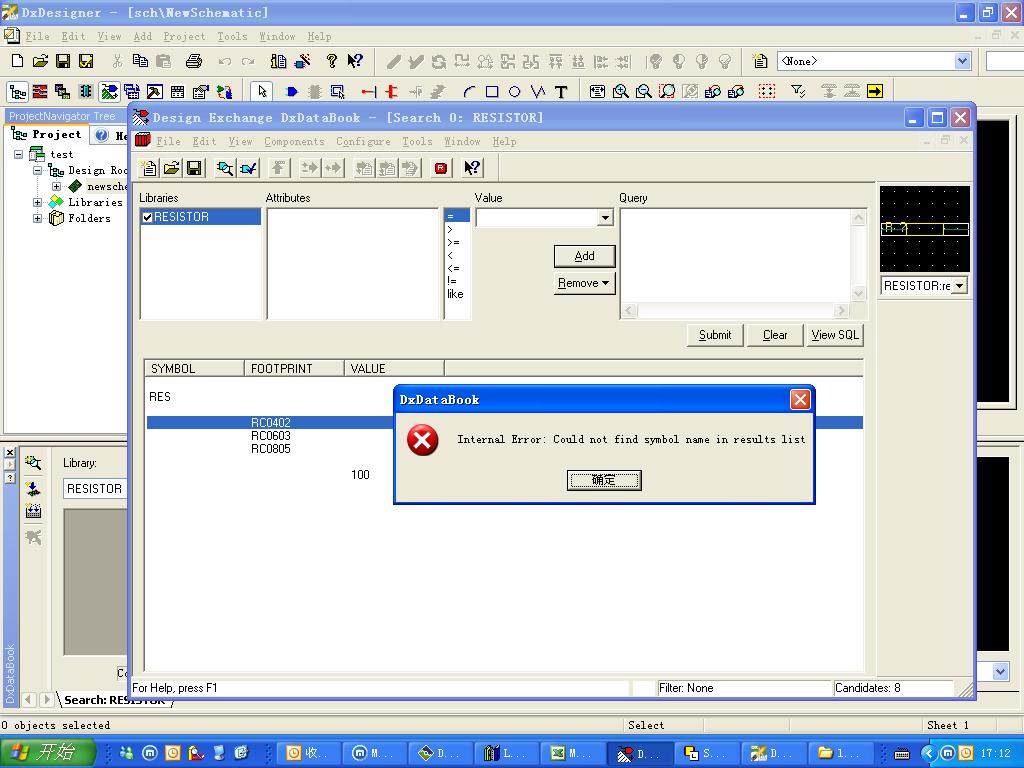

点击RC0402选项时,错误信息:interal error:Could not find symbol name in result list



这个属性名称应该不是你自己随便写的吧,比如wg中封装是用PKG_TYPE表示的等,看看是不是这种问题

我在symbol中已经定义了相关属性,但是在DXDATABOOK中,如果只有一个table就可以显示,两个或两个以上的table就显示不出来。谢谢!

Ctrl+a全选再定义名字就可以了。
