ALLEGRO BRD TO PADS 小记
录入：edatop.com 点击：
ALLEGRO BRD TO PADS 小记
终于把BRD的导入PADS了，失败很多次，走了不少弯路，在这里总结一下。
首先，AD导入BRD实在不靠谱，一到关键时刻就失去响应。建议用ODB++-->CAM350-->PADS ASC-->PADS PCB。
需要软件：
1. ALLEGRO 需要安装ODB++ inside(http://www.valor.com/en/Products/ODBpp/Cadence%20Allegro_Inside%
20Package.aspx);
2. cam350 v10.5;
3. PADS 。
转换步骤：
1.allegro --> file --> export --> odb++inside 生成.OUT文件；
2.然后用brd2odb -gui 启动brd2odb, 安提示框选择对应的.out及.brd文件，点TRANSLTE，文件大时时间比较长；
3. cam350 v10.5 导入ODB++, 一定要V10以上版本，不然很快内存耗尽，无法导入；
4. 在cam350 里把非电气层删除，把参考地，电源层都删掉，文件越小越好；
5. 导出CAD,.ASC文件， 再在PDAS中导入，如果发现掉了网络，请务必检查第4步，尽量多删一点或在.brd文件中直接删除。
笔者已成功转换8×8BIT DDR2 LAYOUT。
终于把BRD的导入PADS了，失败很多次，走了不少弯路，在这里总结一下。
首先，AD导入BRD实在不靠谱，一到关键时刻就失去响应。建议用ODB++-->CAM350-->PADS ASC-->PADS PCB。
需要软件：
1. ALLEGRO 需要安装ODB++ inside(http://www.valor.com/en/Products/ODBpp/Cadence%20Allegro_Inside%
20Package.aspx);
2. cam350 v10.5;
3. PADS 。
转换步骤：
1.allegro --> file --> export --> odb++inside 生成.OUT文件；
2.然后用brd2odb -gui 启动brd2odb, 安提示框选择对应的.out及.brd文件，点TRANSLTE，文件大时时间比较长；
3. cam350 v10.5 导入ODB++, 一定要V10以上版本，不然很快内存耗尽，无法导入；
4. 在cam350 里把非电气层删除，把参考地，电源层都删掉，文件越小越好；
5. 导出CAD,.ASC文件， 再在PDAS中导入，如果发现掉了网络，请务必检查第4步，尽量多删一点或在.brd文件中直接删除。
笔者已成功转换8×8BIT DDR2 LAYOUT。

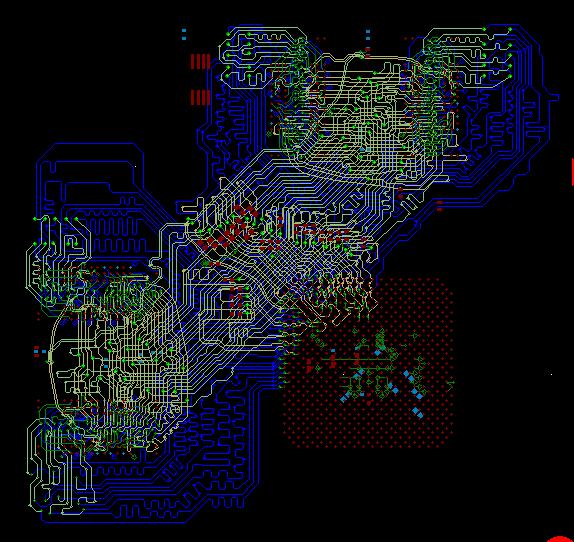

附图DDR*8+ATOM
此方法可行。
你好啊，现在下载不到ODB++INSIDE了，能传一个给我吗?谢谢！我的邮箱啥JUN0755@YEAH.NET
怎么才能从allegro转到PADS啊?我转不了，晕啊
odb++ 可到METOR GRAPHICS 注册下载。
已装ODB++ 但Cadence还是提示我下载 是不是装得不对
