各位工程师说说EE里的Rule area的用法，在CES里设置后不能走线

rule aera中的规则怎么设置的，是不是如3楼说的，线宽和间距设得太大了

这个简单
在ces中新建scheme，设置线宽，间距规则
然后在pcb上画rule area（draw mode下），选中设置的sheme就可以了

不能走线通常都是违法了规则设置，比如你的焊盘中心间距是8mil，你设置的最小线距是10mil，这样就没法走线，因为从焊盘出来的线距离只有8mil，不符合最小线距要求

我在rule area的设置的规则难道会针对整个板子吗?应该只是在rule area区域吧

    我就是这样做的，可是就是不能走线，删掉rule area就可以

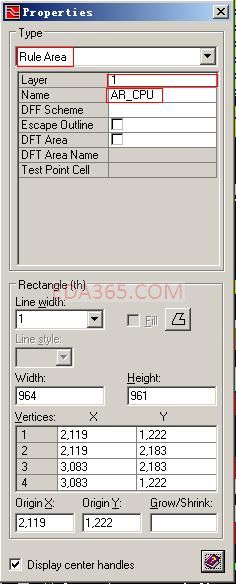

我用EE的区域规则没有发现有发生过类似问题。你先检查一下你画的规则区域的属性是否正确，类似下图设置。
再检查规则是否设置有问题。或者把这个规则区域放到其它的器件上去试试，看看是否和器件封装有关。我遇到有的器件封装会导致Escape出现问题。

    我先试试，如果不行再向你请教
