请问我的元件为什么不能靠在一起？
录入：edatop.com 点击：

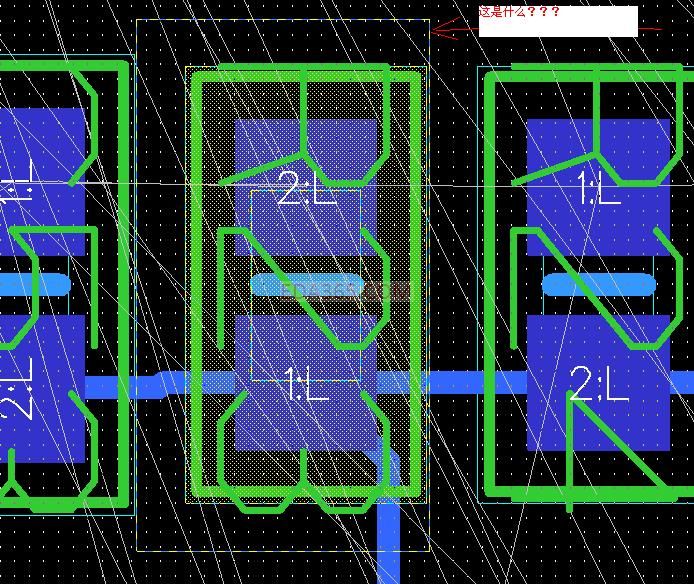

如图片所示，因为有那个大的框在，元件不能靠在一起。
修改你的placement outline
Editor Control下面的第二个选项，改为OFF就可以了，布局时可以关闭DRC呀
placement outline应该是里边的第二圈，不是最外边的吧?
在 draw mode下看看就是了
在draw模式下双击可以看看那是什么东西，也可以修改
是silkscreen 和assemble层，不用修改也可把原件靠在一起，在clearence把placeoutline to placeoutline 的距离设置为0就可以了，缺省是1.
