请问在mentor不能使用mil为单位吗？

th等同于mil，显示的不一样而已

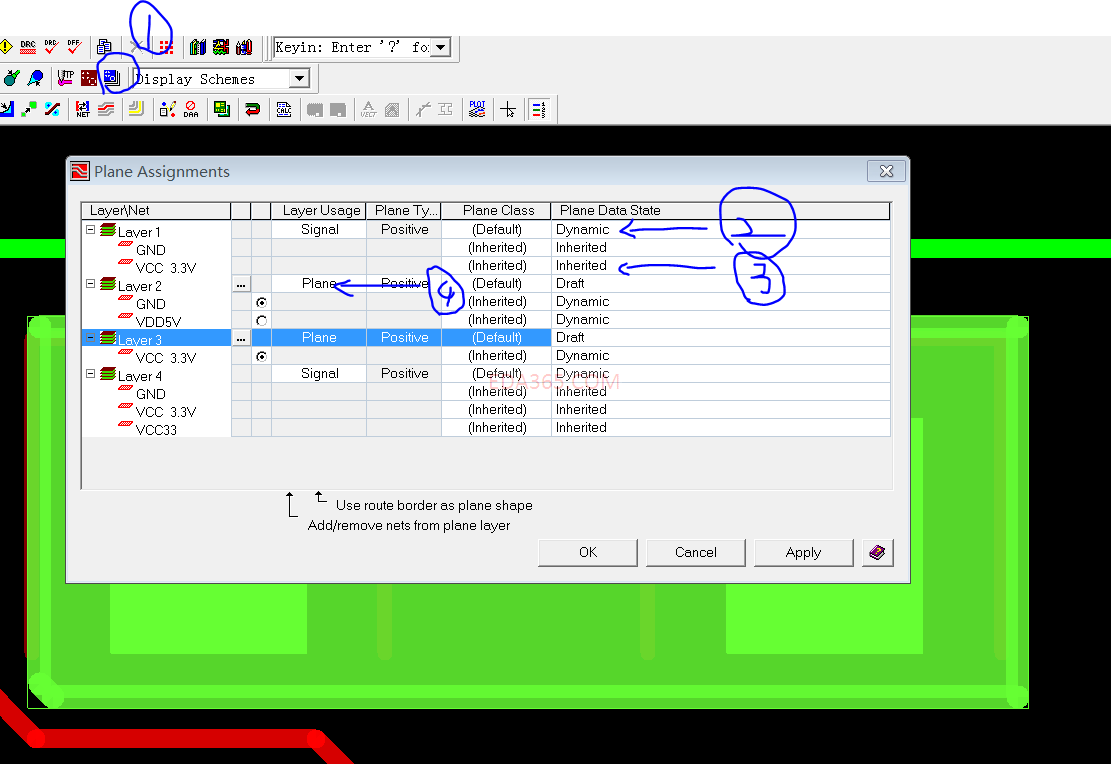

点击1会出现plane assignment界面，这个界面用来分配铜箔类型的，比如动态的静态的，是正片还是负片等，图中2的地方是整个层面的父类，地下是子类，如果子类选择继承，那么将继承父类的类型，图中3所示就是继承的意思，你可以点击此栏目选择，dynamic，draft或者是static，draft是草稿的意思，使用draft的时候不会避让也不会影响走线，它只是显示铜皮的轮廓，如果你的计算机性能不好，可以用这个类型，4的地方是设置你的层面类型，如信号层或者是铜平面。

由于家里使用win7系统，故不好操作给你看。
