WG差分问题
录入：edatop.com 点击：
对于有端接的差分，在设置CLASS的时候，只要将一端的网络添加到diff class中，另外一端的网络就会自动添加到diff class中，赋予网络的那一对差分是完全可以进行差分走线的，然而，默认网络的那一端却不一定能够以差分的形式进行走线，想请教各位高手，这是什么原因?要怎么设置才能全部都走成差分?

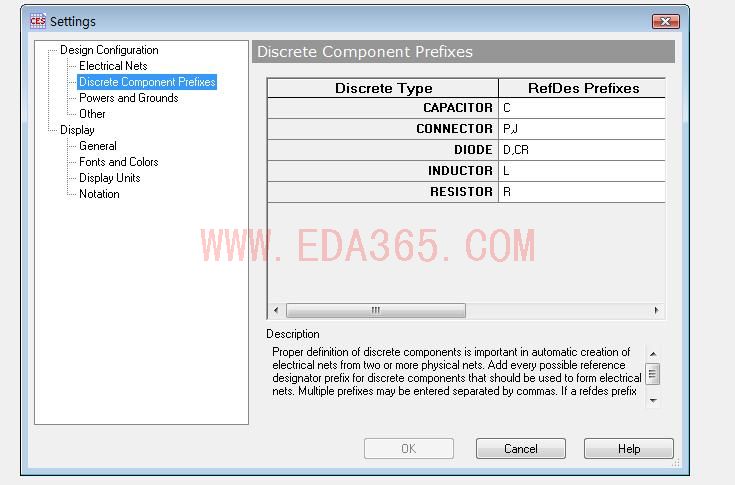

你用什么端接?是排阻吗?在ces的part栏目下面有个series的选项，把它勾上exp就会认为端接的net为一条线，这样在设置差分线或者是等长时会同时设置端接的两条网络，一般情况下exp是不认排阻的，他只认单个的电阻，所以用排阻没有series这个选项，我们可以手动添加，要在dxdesigner中打开ces，不能在exp中打开，exp中打开的ces不能修改以下项目！在ces的setting目录中选择如下子目录！在resistor一项中把你的排阻的索引号添加进去，比如ic的索引时u，电容是c等等！添加后在第一个图把series勾选上就可以了
55555555555555,我用的是2005的版本，没有series那个选项啊 ，不过还是谢谢rx_78gp02a
