求助mentor2005或ee7.7如何在pcb中进行引脚的交换
录入：edatop.com 点击：
最近布了一块电路板，在布线时发现，器件与器件间的连线太乱，想调一调，结果怎么也调不出来，SWAP-PIN功能好像不能用，跑求哪位可以帮小弟解决一下：谢谢
注意，2楼的方法适合网表流程
3楼的cdb流程可用，网表不清楚
必须在做symbol时添加这样一条属性 PINSWAP=(A,B,C,....),A,B为可交换的引脚序号。否则，无法进行引脚交换

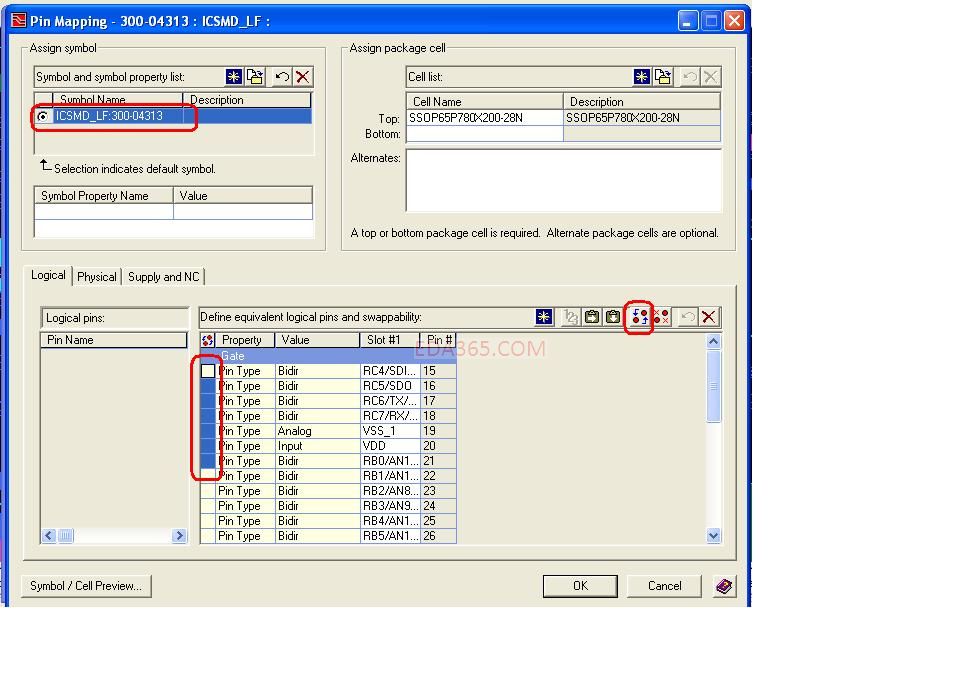

Expedition中Set up-Part Edit或者Library Manager中打开相应的Part点击Pin Mapping进行swap pin属性编辑。具体操作请查看截图，将相应的管教赋予swap属性保存后即可。
又学到一招，不错
这样，只能单个单个改的，要是能自动改网络就好了，
不错，总是有高手
