Mentor 中心元件库Part的作用
录入：edatop.com 点击：
中心元件库有Symbols（标号），Cell（封装），Part（元件）。在画原理图的时候，Part没有起到作用。
由于刚刚把DXdatabook配置好，画原理图，看不到Part的作用！
哪位比较专业，说说Part的作用！
由于刚刚把DXdatabook配置好，画原理图，看不到Part的作用！
哪位比较专业，说说Part的作用！
Symbols和Cell可以理解为Part的孩子。Mentor-EE的库构架为一个Symbol对应一个或多个Cell构成一个Part。Part是一个完整的器件信息，包括Symbol（原理图）和Cell（PCB）。至于作用你可以简单理解为Part将Symbol和Cell关联起来，实现原理图库信息到PCB的传递。
楼上说的很清楚了，part就是有原理图中符号和PCB要用到的cell组成，
谢谢！好久没有来了！
DxDataBook中CL Vpew中Part View中怎么不能显示中心库中Part分区中的原件呢。

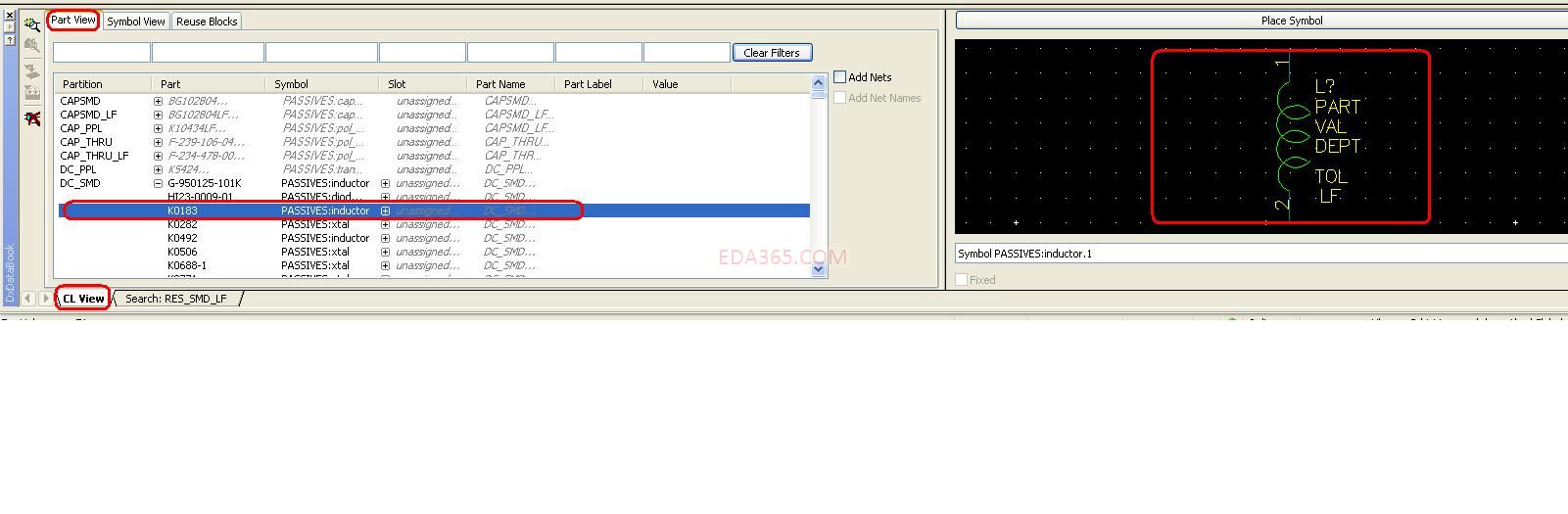

不太明白你的问题，不知道这个截图能解释不?
